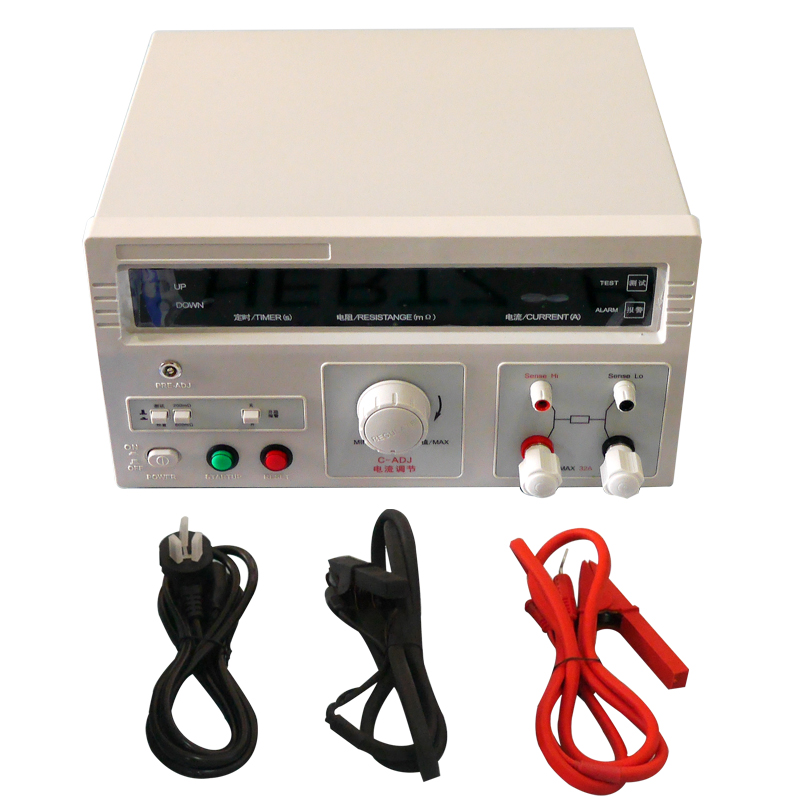

　　HZ2672可調接地電阻測試儀 　　可調接地電阻測試儀測試方法
　　本可調接地電阻測試儀測試電阻時,采用四端測量法以消除接觸電阻對測量精度的影響。
　　可調接地電阻測試儀測試操作步驟
　　注意:請?jiān)谖撮_機或者待機狀態下進行連線操作!
　　  (1)本可調接地電阻測試儀器配備一付(兩組)測量線,紅線組粗測量線接入測試儀電流輸出端紅色的端子,紅線組細測量線,接入測試儀電壓采樣端紅色端子;黑線組粗測量線,接入測試儀電流
        輸出端黑色的端子,黑線組細測量線,接入測試儀電壓采樣端黑色端子。
　?。?）接通電源,開啟電源開關,顯示屏點亮。
　?。?）根據需要設定接地電阻上限值和測試時間值。
　　（4）將電流調節旋鈕逆時針旋至零位。
　?。?）按下【START】鍵，即可進行測試。旋動調壓旋鈕使測試工作電流指示為技術產品標準所規
　　定的電流值。當按下【START】鍵時，測試標志位“TEST”亮，測試儀開始測試并輸出電流，顯示器顯示輸出電流值、測試電阻值、測試時間值。
　?。?）如果設定的測試時間值不為零，測試儀計時到設定的時間值停止測試，則表明被測試合格。
　?。?）開路(開路報警按鈕按下時)測試儀啟動后，如果回路中的電流為0，那么測試儀提示開路報警，失敗燈亮。
　?。?）電流過大報警
　　可調接地電阻測試儀在測試過程中，如果測試電流大于32.5A，則測試儀給出報警(32A機型）。
　　可調接地電阻測試儀在測試過程中，如果測試電流大于72A，則測試儀給出報警(70A機型）。
