　　武漢赫茲電力是局部放電檢測儀廠家，生產的局部放電測試儀廣受電力工作者歡迎，下面為您介紹一下局部放電檢測儀TEV測量程序。

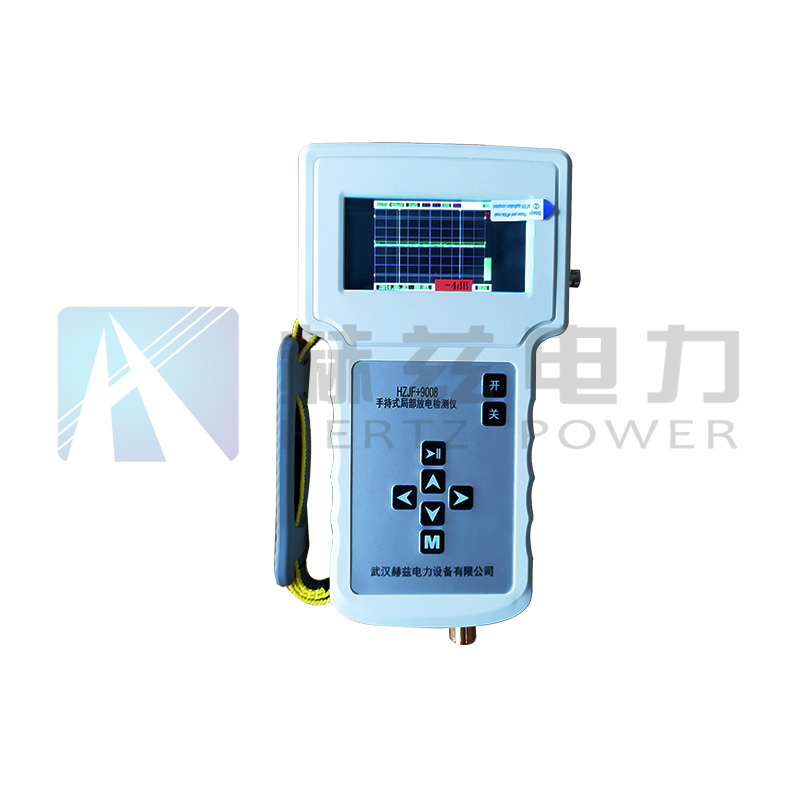

　　HZJF+9008局部放電巡檢儀 　　局部放電檢測儀TEV測量程序介紹_局部放電檢測儀廠家
　　1背景噪聲
　　開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生傳輸?shù)仉娢弧＿@些源可以是架空線絕緣子、變壓器進線套管、強的無線電信號甚至是附近的車流。這些干擾也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生傳輸?shù)仉娢恍盘枴Ｒ虼嗽趯﹂_關柜進行檢測之前，就應該測量這些表面上的背景噪聲。
　　測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。
　　2進行測量
　　開啟局部放電檢測儀器，確保TEV傳感器處在離開金屬體的空間中，否則會影響自檢。選擇TEV模式。為了進行測量，應該使TEV探頭垂直地與在其上面要進行測量的金屬體接觸。
　　對開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。
　　記錄每一個位置上的第一組讀數。但是如果測到的幅值比背景干擾水平高出10dB,本身幅值大于20dB，就應該連續記錄三組讀數。
　　3超聲波測量程序
　　開啟局部放電檢測儀器，并從菜單中選擇（超聲波模式）插入提供的耳機并調整音量。讀數會在顯示屏上連續更新。
　　首先測量背景噪聲并記錄，而當讀數變得太大時，則應該減少增益。若要檢查開關柜，應該將超聲波傳感器指向開關柜（尤其是斷路器的端口、充氣式電纜盒、電壓互感器以及母排室）上的空氣間隙。
　　放電可以根據耳機中發出的咝咝聲（尤如煎鍋中發出的聲）來識別。
　　超聲波裝有激光瞄準功能，可以檢測近處或遠處的表面放電。該反射器是透明的，允許在看目標的同時進行測量。為了有助于精確地瞄準目標。
　　局部放電檢測儀放電幅值（PC）與TEV放電讀數（dB）的關系
　　傳統的按照IEC60270標準進行的局部放電檢測都是測量放電時高壓導體產生的視在電荷量。因此，放電幅值一般是以皮庫（pC）來表示。在傳統的局部放電檢測儀的檢測頻率（一般為10-300 kHz）上，各種高壓儀器（除長電纜外）都可以等效為集中電容。
　　TEV測量則是在3-100MHz的頻率范圍內進行。在這些頻率上，高壓電力儀器更近似傳輸線而不是電容器。電壓/時間曲線下方的區域面積與放電過程中的電荷轉移量成正比。
　　TEV傳感器測量被測瞬態過程的峰值電壓，而不是曲線下方的區域面積。因此，它不是直接測量電荷。
　　另外，所測量的是在金屬面板外表面上檢測到的波峰,這只是面板內部信號的一部分而已。
　　當脈沖沿著金屬鎧裝的外表面?zhèn)鞑r，它就會散開即在時域上展開。同時曲線下方的區域面積又保持不變，這樣脈沖幅值就會減小。因此，脈沖被檢測到的地方離放電源越遠，則衰減就越大。
　　顯然，dB和pC之間的關系取決于多種因素，其中大多數都是不可量化的。
