電力工作者在日常工作中經常需要檢測電力設備器具的耐壓性能，尤其是大容量的試品，比如高壓開關,電纜等。檢測耐壓性能一般會使用到串聯諧振試驗裝置，如何用串聯諧振試驗裝置做交流耐壓試驗?

　　電力工作者使用串聯諧振耐壓試驗裝置做交流耐壓試驗，遵從以下幾點就可以做好試驗。

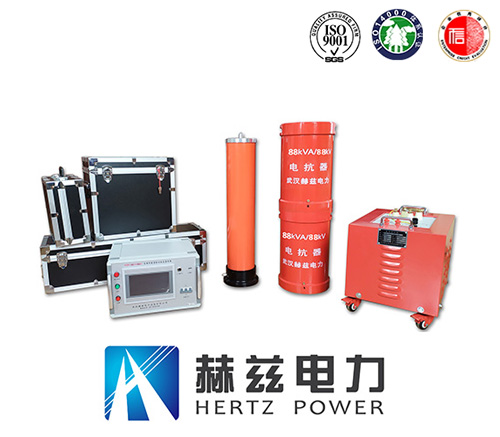

　　變頻串聯諧振試驗裝置

　　1、設備接線。設備可輸入220V和380V電源，電源主機輸出端接勵磁變壓器的輸入端，信號線接分壓器的信號線，地線與大地連接，勵磁變壓器的接地與外大地進行連接，勵磁變壓器的抽頭接入電抗器的下端，第一節的電抗器的上端與第二節電抗器的下端進行串聯，第二節電抗器的上端與第三節電抗器的下端進行串聯，第三節電抗器的上端與分壓器信號端進行連接，然后輸出端接到試品上面即可。這里要注意，輸入220V和380V在接線上有一些細微的不同。

　　2、設置參數。在每次試驗前必須正確設置當次試驗的各種參數!設置的參數有：起始頻率，終止頻率，起始電壓，第一階段試驗電壓，第一階段試驗時間等，如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0即可。

　　3、開始試驗。開始試驗可設置手動試驗和自動試驗，或者是半手動半自動試驗。自動試驗儀器在開始試驗時自動升壓，手動試驗則需進入手動試驗界面。

　　4、參數計算。系統會自動計算出電感、電容、頻率的參數。

　　學會以上步驟就能很好的使用串聯諧振試驗裝置進行交流耐壓試驗了。
