多次脈沖電纜故障測試儀的操作技巧有哪些?電力電纜多次脈沖電纜故障測試儀用于電力電纜故障點的距離測量，多次脈沖電纜故障測試儀具有波形易識別、分辨率高、接口方便、同時支持觸摸鍵和機械鍵、操作方便等特點。

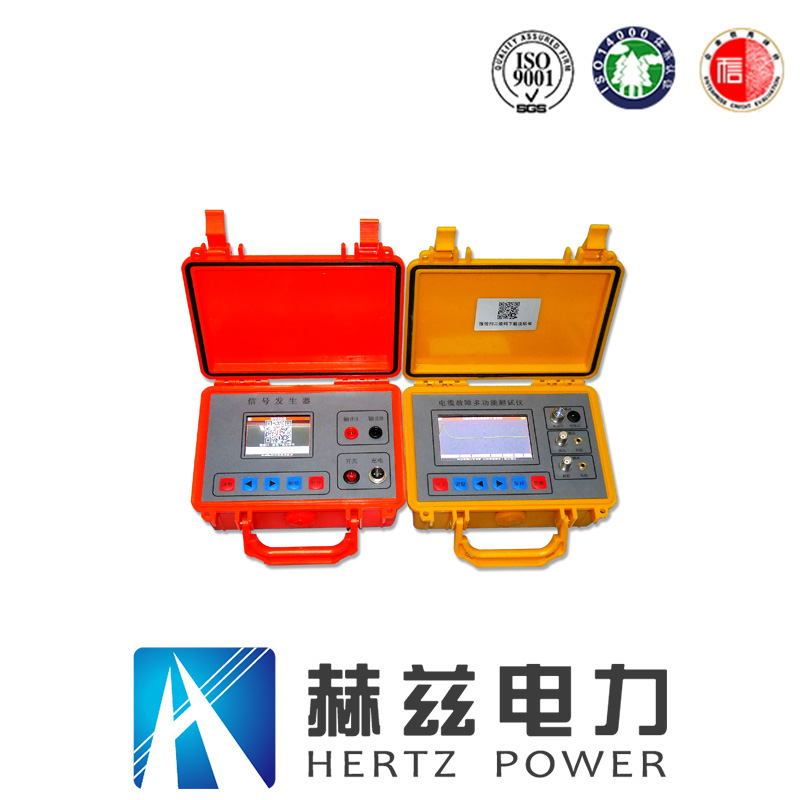

　　電纜故障測試儀

　　多次脈沖電纜故障測試儀可通過低壓脈沖方式獨立使用。脈沖電流方式需要與對方裝置并用在多次脈沖方式中，還需要電纜測試與多次脈沖耦合裝置協作完成測距后，需要使用數字多功能電纜故障指示設備進行準確的定點。他們共同構成了高性能、能提供多種創新特性的電纜故障診斷系統。下面介紹多次脈沖電纜故障測試儀的操作技巧。

　　一、在現場用多次脈沖法連接線路后，如果施加下一個沖擊高壓也得不到理想的測試波形，則是正常的。由于事先不知道故障的距離，所以故障點的耐功率也不清楚。如果未充分施加沖擊電壓，則故障點會受到沖擊高壓破壞，不會產生電弧，無法采集故障回波。此時，只能看到終端開放波形。必須提高浪涌電壓直到看到故障回波。

　　二、故障點離測試端遠、回波弱時，必須調整“長度選擇”以得到強故障回波。多次脈沖電纜故障測試儀有“短距離”、“中距離”、“長距離”3種狀態。“短距離”適用于1千米距離內的故障的測試，“中距離”適用于1~3千米距離內的故障的測試，“長距離”適用于3~16km千米距離內的故障的測試。

　　三、為了確保故障點的充分破壞和充分的電弧持續時間，推薦使用22μF耐壓35kV以上的蓄積容量。

　　四、多脈沖法測試中，高壓設備與故障電纜之間有一個“脈沖發生器”，實際施加在電纜故障相中的沖擊高壓比高壓發生器輸出的電壓要低一些。高壓發生器的輸出電壓達到35~42kV，故障點沒有擊穿時，請更換沖擊高壓閃絡電流采樣法進行測試。

　　
