串聯諧振試驗裝置的注意事項以及故障排除，串聯諧振試驗裝置是電力檢測試驗中常見的電力檢測設備，但是對于它的常見故障又了解多少呢?串聯諧振試驗裝置的常見故障及分析做以下講解說明!

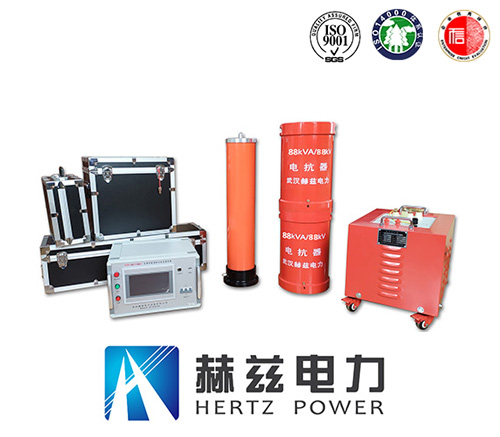

　　變頻串聯諧振試驗裝置

　　串聯諧振試驗裝置通用注意事項：

　　1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

　　2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

　　3.為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

　　4.各聯接線不能接錯，否則可導致試驗裝置損壞

　　5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

　　串聯諧振試驗裝置常見故障原因及排除：

　　1.風扇不能啟動：

　　1)急停、故障保護、失諧保護后，沒有按“故障復位”;

　　2)內部溫度過高，功率元件熱保護;

　　排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請和廠家聯xi，不可拆卸儀器!

　　2.自動調諧不能完成，找不到諧振點：

　　現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

　　原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

　　串聯諧振試驗裝置故障排除方法：

　　1)檢查接地裝置可靠，接地連接線是否有斷開點;

　　2)檢查勵磁變壓器的高低壓線圈的通斷;(低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾)

　　3)檢查每一只電抗器的通斷;(每個繞組阻值)

　　4)檢查分壓器的信號線的通斷;(高、低壓電容量)

　　5)檢查分壓器的高低壓電容臂的通斷;(1孔對芯，2孔對外殼分別導通;1孔對2孔斷開)

　　6)串聯諧振試驗裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷;
