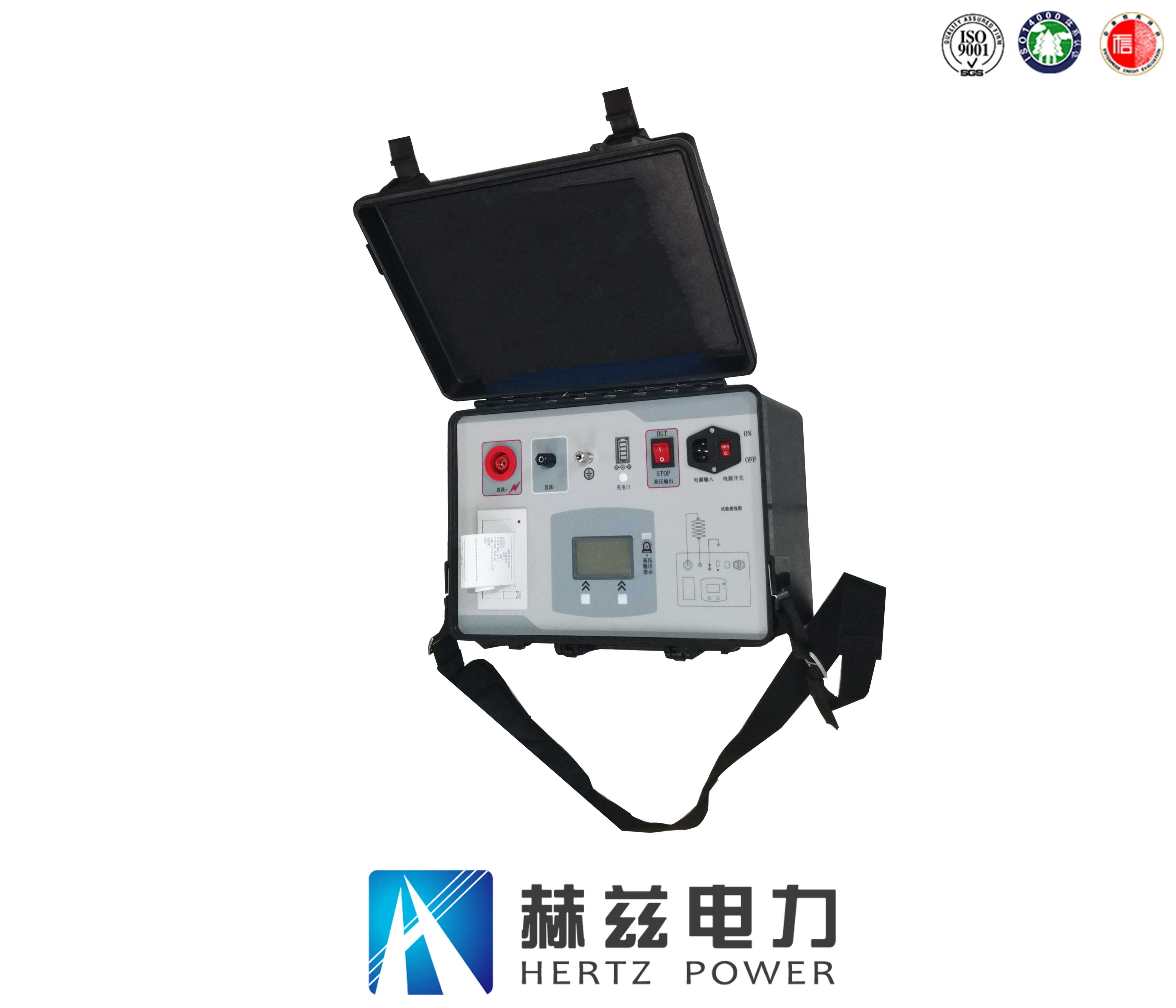

本產品是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器及大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10mA的V-A特性試驗，測量無間隙氧化鋅避雷器(U1mA和0.75 U1mA下直流泄漏電流)或氧化鋅非線性電阻ZnO閥片（U10mA和0.5U10mA下的泄漏電流）的專用儀器。該儀器將直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統以及氧化鋅避雷器生產廠現場試驗必不可少的設備，可及早發現設備內部絕緣受潮及閥片老化等危險缺陷。
二、特點及主要功能
1.儀器主機采用高強度、高絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點。
2.儀器內置大容量可充電高能鋰電池組供電，可連續使用8小時以上，能滿足各類試驗現場。
3.周到的安全設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因誤操作導致輸出高壓對試驗人員造成傷害的隱患；儀器一旦有高壓輸出會發出聲光報警提示，對現場使用人員有良好的提示作用。
4.儀器主機內置32位高速處理器，具有強大的數據處理能力，高速熱敏打印機可即時打印測試報告。
5.全中文液晶顯示，人機界面良好，操作簡單直觀。
三、技術指標
1、直流1mA參考電壓試驗
⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA
⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV
⑶ 分辨率：電流1uA 電壓：0.1kV
⑷ 測量準確度：±1.5%
2、直流10mA參考電壓試驗
⑴ 額定輸出(DC)：電壓0.01～5kV或6KV 電流0～50mA或30mA
⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V
⑶ 分辨率：電流0.1uA 電壓：0.01kV
⑷ 測量準確度：±1.5%
3、其他參數
⑴ 具有殘壓自動泄放功能
⑵ 具有打印功能
⑶ 電源供電方式：免維護高能鋰電池組
⑷ 環境溫度：-10℃～+50℃ 相對濕度：RH ≤80％ 海拔高度：＜1000米
⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg
