電氣產品在正常使用時，由于一些通過大電流元件的發熱，導致自身的溫升過高，長時間在這種狀態下工作，可能降低絕緣材料性能，從而導致設備電擊、燙傷或著火危險。
設備內部過高的溫度也會影響產品性能，甚至導致絕緣等級下降或者增加產品的不穩定性。
因此在產品設計過程中，溫升試驗是保證產品安全穩定工作的重要試驗項目。
溫升試驗是什么
溫升是指電子電氣設備中的各個部件高出環境的溫度。
溫升試驗是電氣產品試驗中常規的試驗項目，對于派生產品或正常產品，由于產品工藝的重大改變，主要部件原材料的代用，出廠產品中實測損耗值超出標準，懷疑能否達到額定功率時，均要進行溫升試驗。

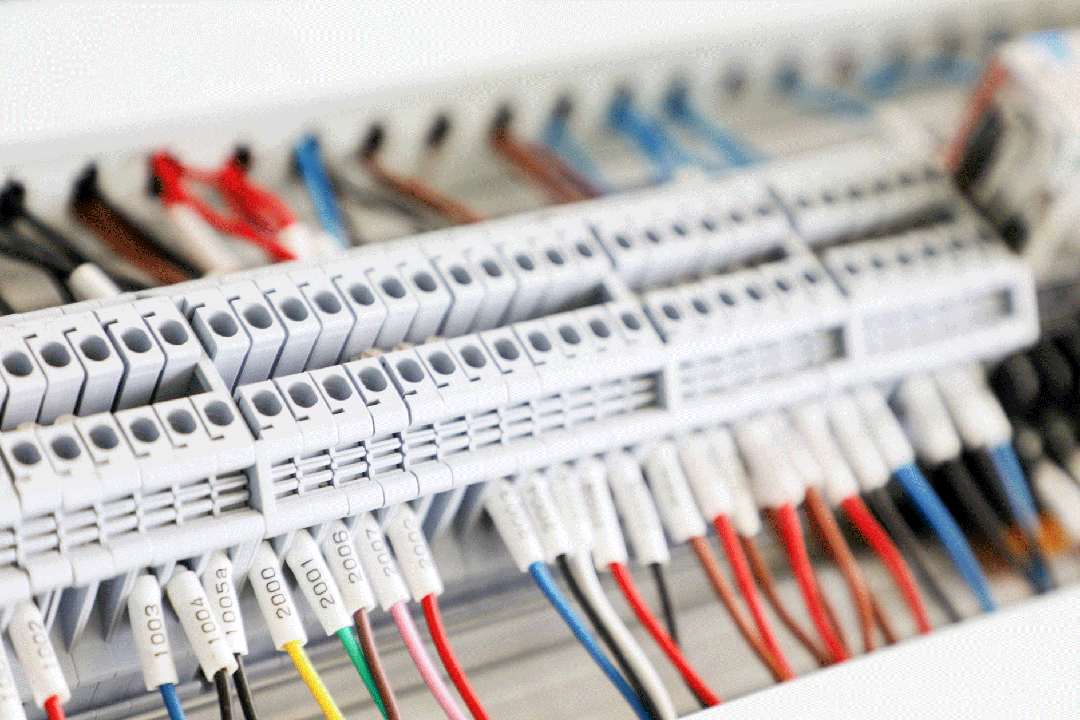

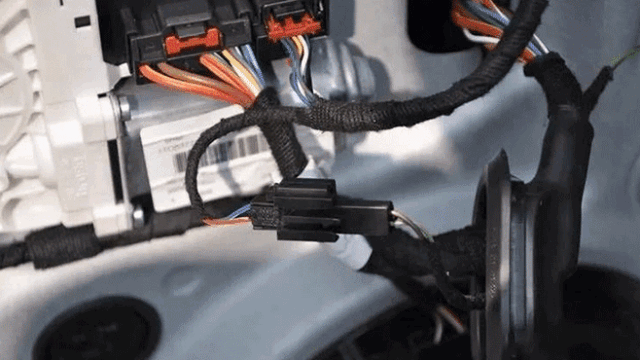

溫升測試主要是針對電源線接頭、插座、接線端子、連接器、開關等電連接設備的安全性能檢測。
溫升試驗的目的
溫升試驗的目的是測試電器產品及部件的溫度變化情況，評判產品在溫度變化條件下的存貯或工作適應性。
鑒定性試驗?zāi)康氖菣z查產品是否達到有關標準的要求
改進試驗主要用作評定產品在溫度變化條件下的耐久性和可靠性
溫升測試方法
試驗方法主要有熱電偶法和電阻法。
1、熱電偶法
將熱電偶粘貼在設備部件表面，通過測量儀器設備部件表面的溫度來計算出溫升。
用熱電偶法測量溫升時，應當提前考慮：熱電偶、溫度測量儀、膠黏劑、測試的環境條件、試驗工程師的操作水平等因素的影響，并將這些影響因素控制在最小。
2、電阻法
在一定的溫度范圍內，電機繞組的電阻值將隨著溫度的上升而相應地增加，其阻值與溫度之間存在著一定的函數關系。
根據這一原理，可以通過測定電機繞組的電阻來確定其溫度。
溫升測試流程
1、確定受測的元器件；
2、將熱電偶粘到受測的元器件上；
3、開機，將輸入電壓調到額定電壓的上限或額定電壓范圍的上限，輸入頻率調到額定頻率的下限或額定頻率范圍的下限，輸出負載調到要求的大小；
4、讓受試設備持續工作，直至受試設備達到熱平衡；
5、記錄熱電偶的讀數；
注：如果熱電偶的讀數在30分鐘內的變化小于1℃，則可認為熱電偶達到了熱平衡。
試驗參考標準
|
GB 8898-2011 |
IEC 60065-2014 |
|
GB 4943.1-2011 |
GB 4706.1-2005 |
|
IEC 60335-1-2020 |
GB 7000.1-2015 |
|
IEC 60598-1-2020 |
GB/T 2423.22-2012 |
|
IEC 60068-2-14-2009 |
EN 60068-2-14-2009 |

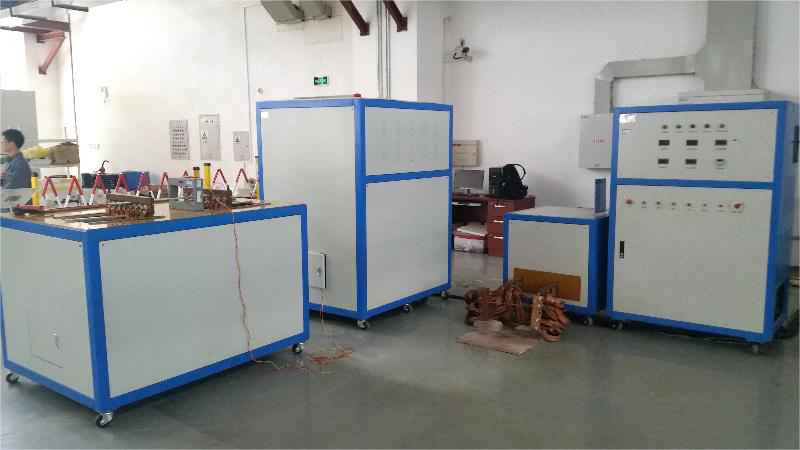

1、內置高配置工控機，采用可編程控制器PLC作為中心處理器；
2、進口PC機真彩大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化；
3、本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統；
4、只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可；
5、有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能；
6、人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；
7、自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）；
8、帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用0.05級電流互感器并采用當前最新電力電子技術，抗干擾能力強，輸出精度高，最高可達0.2級；
9、配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度；
10、可根據用戶要求定制測試模塊，軟件終身免費升級；
11、三相功率補償。
