配電箱（JP柜）
本文件規定了國家電網有限公司對配電箱（JP柜）產品供應商的資質條件以及制造能力信息進行核實的依據。附錄A試驗報告包含試驗項目
配電箱（JP柜）產品的型式試驗報告應包括：
a）一般檢查（布線，操作性能和功能）。
b）電氣間隙和爬電距離驗證。
c）▲工頻耐受試驗（介電性能）。
d）▲沖擊耐受電壓（介電性能）。
e）機械通電操作驗證（機械操作、通電操作試驗）。
f）保護電路有效性驗證（電擊防護和保護電路完整性）。
g）溫升極限試驗（溫升驗證）。
h）電容放電試驗（適用帶無功補償型）。
i）涌流試驗（適用帶無功補償型）。
j）▲工頻過電壓保護試驗（適用帶無功補償型）。
k）▲裝置的防護等級（不低于IP44）。
l）▲短路耐受強度。
m）▲電磁兼容性驗證（適用帶無功補償型）。
n）▲動態響應時間檢測（適用帶無功補償型）。
o）噪聲測試（僅適用有抑制諧波或濾波功能的裝置）。
p）缺相保護試驗（僅適用于有缺相保護的裝置）。
q）抑制諧波或濾波功能驗證（僅適用有抑制諧波或濾波功能的裝置）。
r）▲環境溫度性能試驗（基本環境試驗，僅適用于戶外型裝置）。
附錄B生產設備

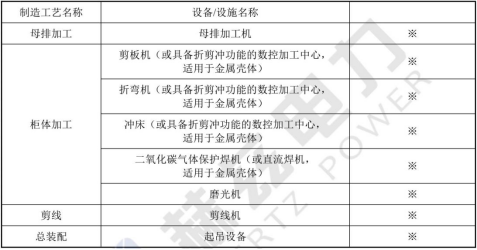

表B.1生產設備數據表
附錄C試驗檢測設備
試驗現場應具備如下的試驗檢測設備：

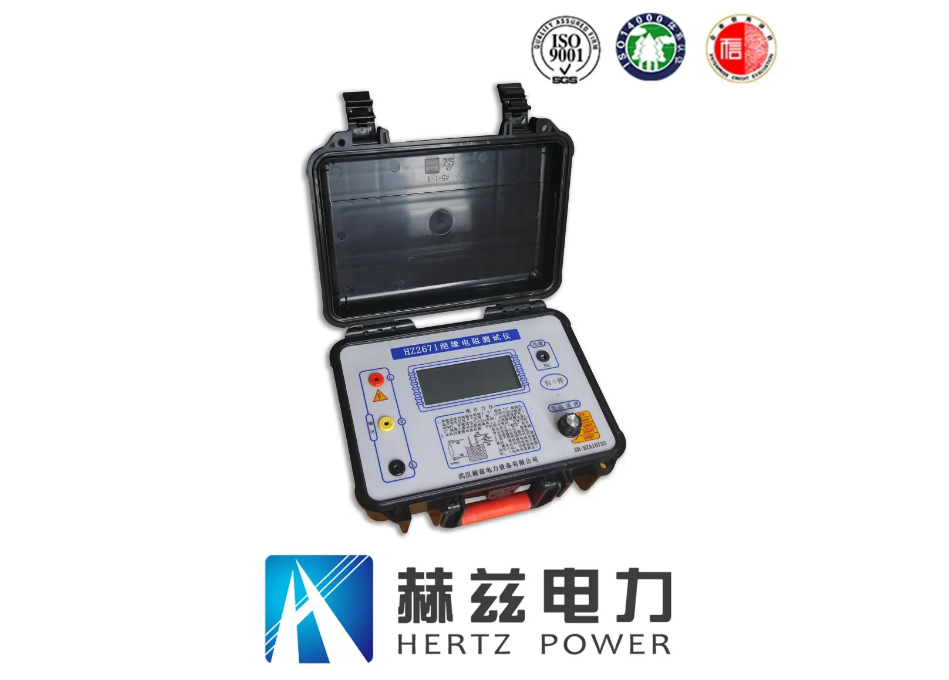

a）※HZ2671絕緣電阻測試儀。
b）※HZ2672微電阻測試設備（保護電路有效性驗證的相關試驗檢測設備）。

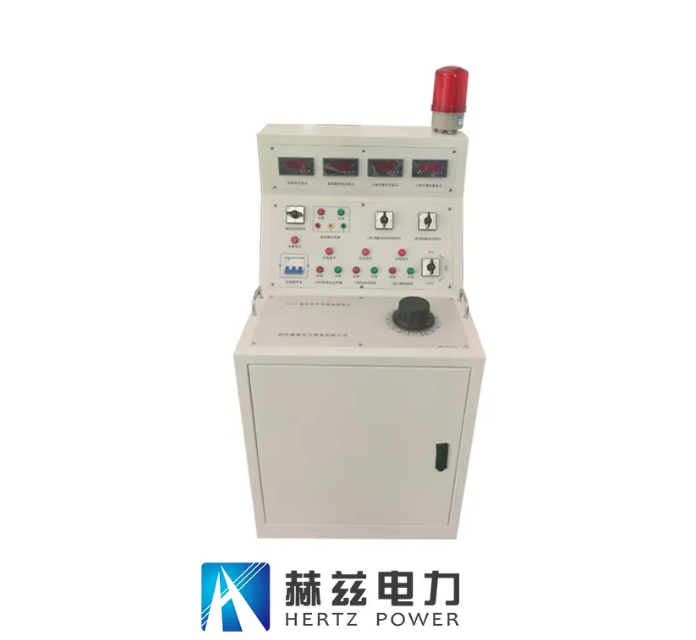

c）※HZGK通電試驗臺。

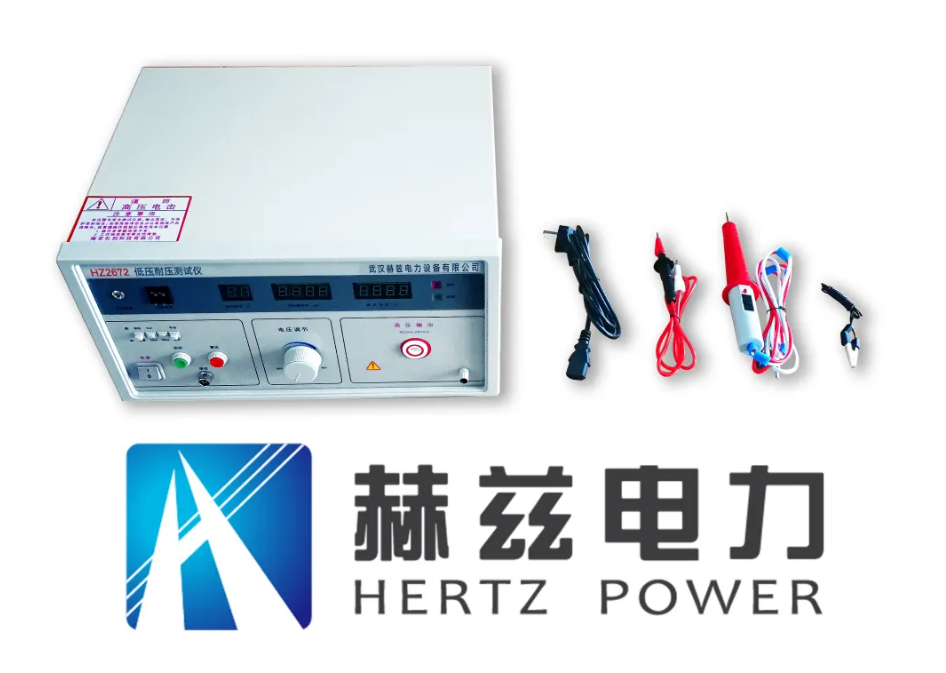

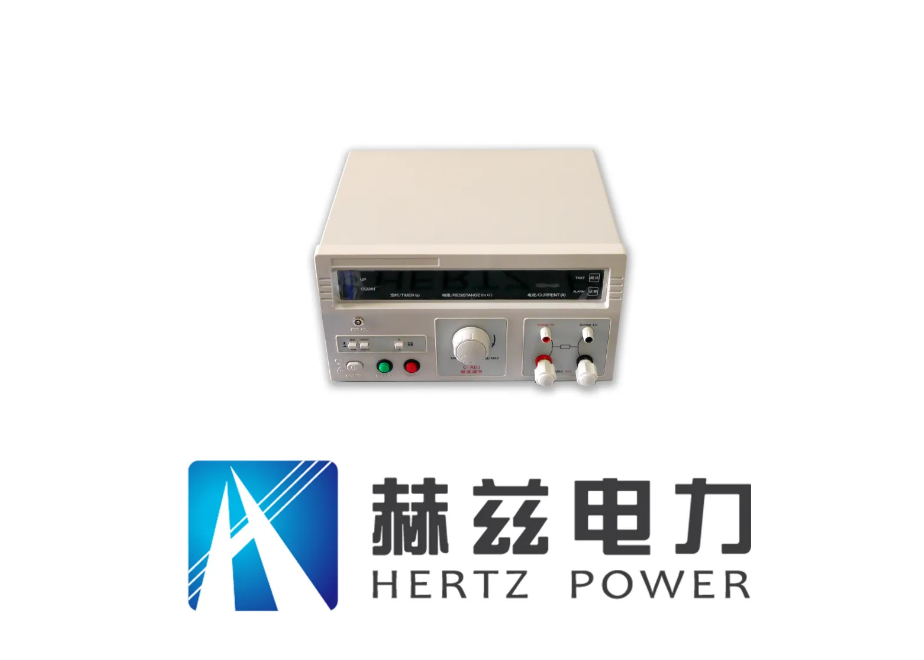

d）※HZ2672A工頻耐壓測試儀。

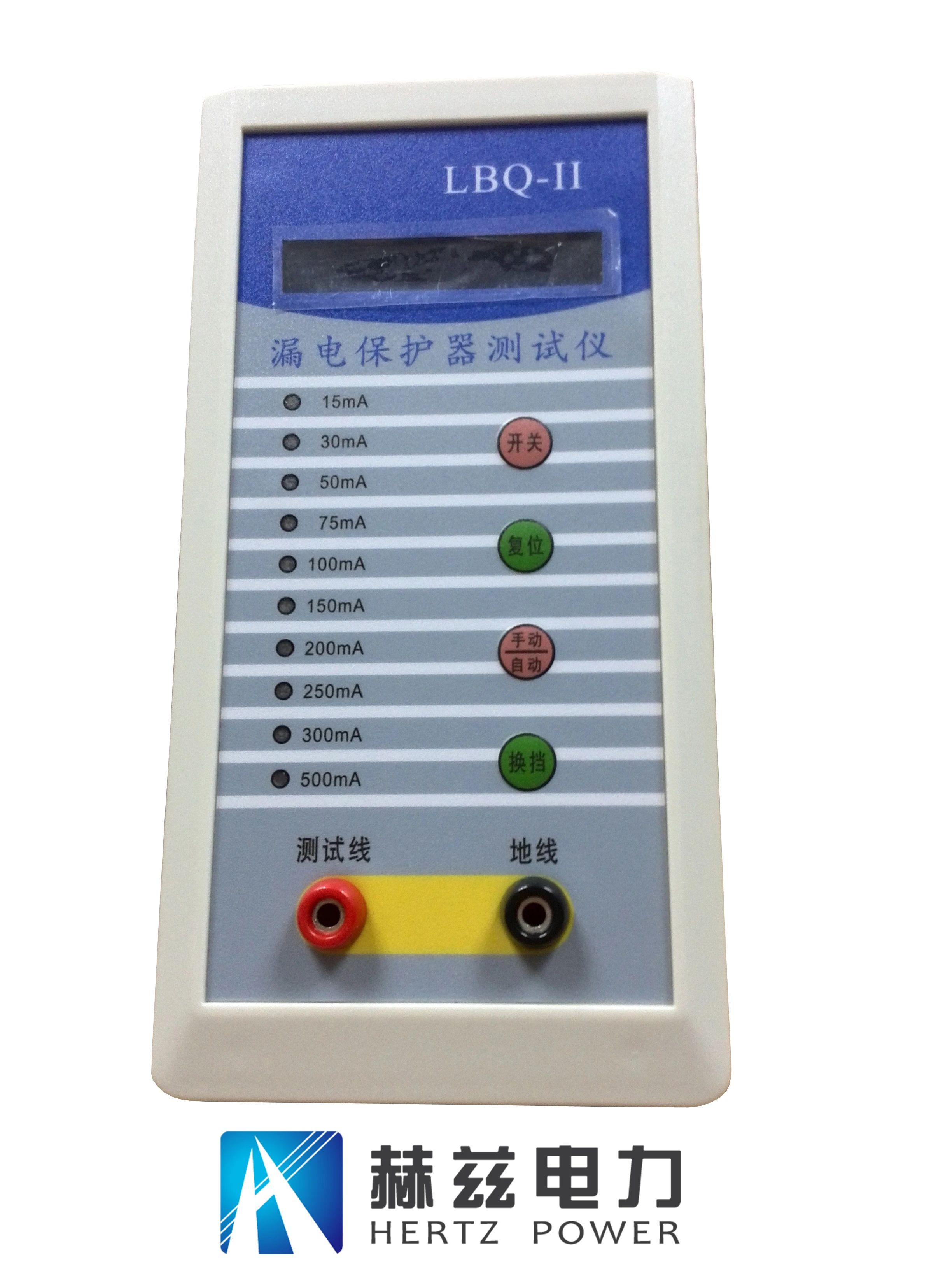

e）LBQ-II漏電保護器測試儀。
f）HZCJ-12kV或者HZCJ-20kV沖擊耐壓測試儀。
附錄D出廠試驗項目
產品出廠試驗報告中應包含以下內容：
a）一般檢查（布線，操作性能和功能）。
b）通電操作試驗。
c）保護電路有效性試驗。
d）介電性能。
e）工頻過電壓保護試驗（適用帶無功補償型）。
