微機繼電保護已廣泛應用于線路保護，主變差動保護，勵磁控制等領域。變電站自動化已經成為主流。繼電保護測試儀是保證電力管理系統進行安全可靠運行的一種具有重要測試分析工具。

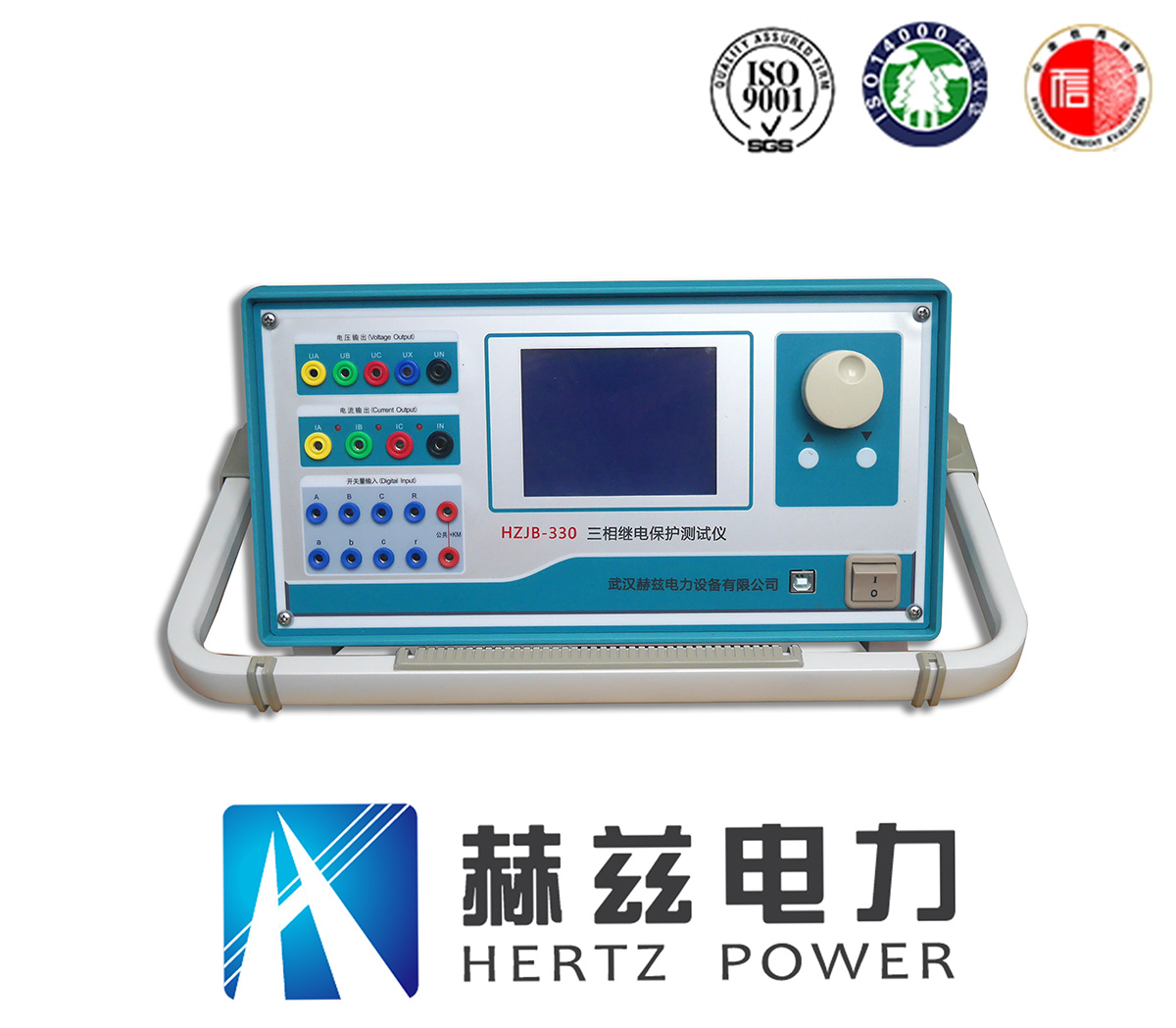

　　微機繼電保護測試儀

　　微機繼電保護測試儀(三相繼電保護測試儀)可分為兩種類型，一種是傳統的OCL放大器，體積大，約25公斤重量，體積相對較大，功率放大器在放大區工作時，很長一段時間時，容易破損，而窄的動態范圍，精度不高。另一種是采用一個開關控制電源，功放采用中國數字功放，體積小，重量輕，效率高，是繼電保護環境測試儀的發展研究方向。

　　在總結國內外同類產品優缺點的基礎上，總結國內外同類產品的優缺點，廣泛聽取用戶意見，充分利用現代微電子技術和電力電子技術。采用國際流行的DSP和開關放大器技術。

　　微機繼電保護測試儀的工作原理：

　　兩個繼電器測試設備的主電路和分電路的次級電路，采用大調節旋鈕主電路，小旋鈕調節次級回路，其輸出各種量的“輸出選擇”上的按鍵開關的主控制電路面板，并輸出同時的每個開關，在儀器/米的數字電壓自動監控的輸出值。輔回路可以通過網絡輸出開關控制系統直接調節輸出，測量可外附萬用表測量。

　　繼電保護測試儀器主回路原理

　　通過經由碳刷安全繼電器K1到雙輸入電壓調節器T1 AC220V電源輸入輸出控制，T1大旋鈕由功率調節成變壓器T2，三個或轉換器的抽頭輸出，輸出抽頭AC0-250V隔離，額定電流。圖3A;抽頭輸出經濾波的輸出整流電壓0-350V DC電壓;通過電阻0-500mA交流電流輸出15V(10A)，一路穿過，一路的傳感器的繼電器控制輸出抽頭0-10A AC電流的第二吸入，通過繼電器輸出一路可改裝0-10A 0-500mA或直流電;大電流的10V第二抽頭(100A)結束時，通過傳感器的初級側抽頭100A直流輸出，具有負載能力的電路，但輸出輕微過載，高電流狀態的時間不長。熱繼電器校驗儀
