變頻串聯諧振耐壓試驗裝置接線，像串聯諧振耐壓試驗裝置這類的試驗需要技術試驗人員親自動手實際操作，先從簡單的變頻串聯諧振耐壓試驗裝置接線開始，再到變頻串聯諧振耐壓試驗裝置參數的設置，進一步自動試驗，手動試驗等等操作熟練，以避免出現差錯不知道問題所在。

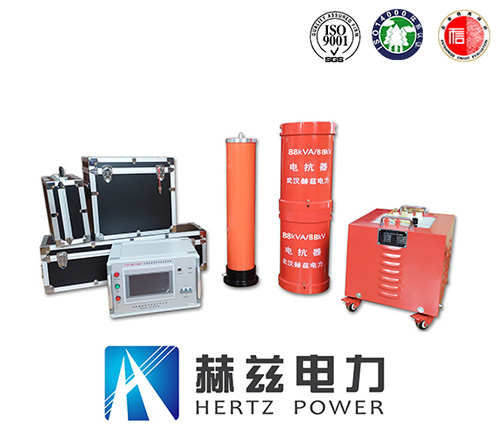

　　變頻串聯諧振試驗裝置

　　變頻串聯諧振耐壓試驗裝置試驗原理：

　　變頻串聯諧振試驗成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。

　　變頻串聯諧振耐壓試驗裝置適用范圍：

　　變頻串聯諧振耐壓試驗裝置廣泛應用于電力、冶金、石油、化工等行業。適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯電力電纜、互感器、套管等交接試驗和預防性試驗。

　　變頻串聯諧振耐壓試驗裝置接線：

　　接線：先將變頻源主機接上三相380V的電源，變頻源主機的輸出接在激勵變壓器的“輸入”端子上，“接地端”接“接地端”，然后將激勵變壓器的抽頭連接方式改為4kV的連接方式，“X1”端口和接地端短接，“A4”端口高壓輸出用專用的高壓硅膠線接在電抗器的“X”端，使用3節電抗器進行并聯連接，“XX”相連，“AA”相連，“X”接在了激勵變壓器的“A4”高壓輸出上，“A”端接在電容分壓器的上端(也就是高壓端)，下端用信號線接在變頻源“分壓器信號”端口上。從電抗器或者分壓器的高壓端接一根線到被試品(線需懸空)，這樣接線就完成了。

　　變頻串聯諧振耐壓試驗裝置注意事項：

　　1、本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

　　2、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

　　3、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。

　　4、當電壓電壓大于10V，而還沒有進行調諧時，系統會自動失諧，以防止一諧振就產生高壓傷害試品甚至對人體帶來傷害。

　　5、變頻串聯諧振耐壓試驗裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

　　6、當開機且回零后仍然不能升壓時，請長時間按下復位鍵(10秒鐘左右)，并使控制箱面板的指示燈正常，即除”高壓”以外沒有其它紅燈亮，然后開始正常操作。

　　7、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
