變頻串聯諧振耐壓試驗測試原理解析，充分利用我公司在電子測量技術和電磁兼容方面的優勢,自主開發設計和生產變頻串聯諧振設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器.由于串聯諧振產生高電壓方法的廣泛應用，在現場使用這種高電壓方法做耐壓試驗時也會遇到問題。本文主要就變頻串聯諧振耐壓試驗測試原理做出解析。

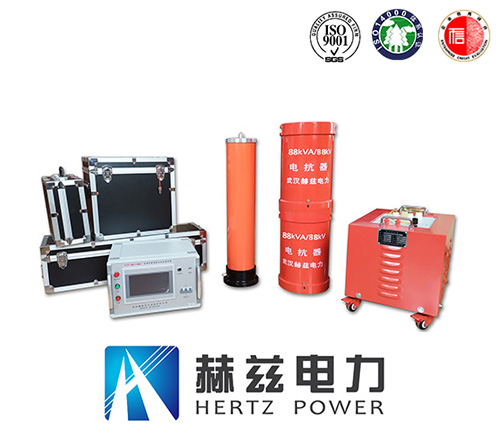

　　變頻串聯諧振試驗裝置

　　變頻串聯諧振耐壓試驗工作原理串聯諧振耐壓試驗裝置又叫串聯諧振，分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。

　　變頻串聯諧振耐壓試驗測試原理:(1)根據串聯諧振的原理當L、C、R串聯回路中的感抗與試品容抗相等時，感抗中的磁場能量與試品電容中的電場能量相互補償，試品所需的無功功率全部由電抗器供給，電源只提供回路的有功功率，此時電路的功率因數cosψ=1.0，即電源電壓與諧振回路電流同相位，電感上的電壓降與電容上的電壓降相等，相位相反。

　　變頻串聯諧振耐壓試驗測試原理:(2)變頻串聯諧振裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻電源的輸出頻率，使得回路中的電抗器的電感L和試品電容器的電容C發生諧振，最后通過調整勵磁的輸出電壓，使諧振電壓達到所要求的試驗電壓。

　　變頻串聯諧振試驗裝置廣泛應用于電纜、大型電力變壓器、氣體絕緣組合電器(G IS)、電力電容器等高電壓、大容量的電力設備的交流耐壓、感應耐壓等試驗項目中。

　　變頻串聯諧振耐壓試驗測試原理總結:串諧裝置可提供被試設備高于高于電源電壓Q倍的試驗電壓。由于電源容量減小且電感、電容可做成分段式，使試驗設備輕巧，運輸方便，為大容量、長距離現場試驗成為可能并提供極大方便，同時利用試驗頻率允許在一定可調范圍內(30一300H z)和試驗電抗器固定可調(單一電抗器是不可調的，但是通過串并聯，總電感可調)的原理，使得系統的柔性大大增加。

　　變頻串聯諧振耐壓試驗裝置具有體積小、重量輕，消耗的電源能量小，試驗電壓獲得容易，操作方便，省時省工，同時串諧試驗將避免被試設備擊穿時產生過大的短路電流，而使設備進一步受損。但是，在試驗過程中一定要做好一次引線及導電部分的屏蔽，盡量降低線路電暈損耗引起的等效電阻，提高設備品質因數Q，才能保證耐壓試驗順利進行。
