相關定義

1.預防性試驗：通過對年復一年的預防性試驗所測得的結果的分析，可以反映出設備在實際運行中代表性參數的變化規律，為了發現運行中設備的隱患，預防發生事故或設備損壞，對設備進行的檢查、試驗或監測。

2.制造廠出廠試驗：已認定產品達到了設計規定的技術條件和有關標準。

3.安裝交接試驗：確認了設備經過運輸和安裝、調試，已經沒有影響安全可靠運行的損傷。

4.絕緣電阻：在絕緣結構的兩個電極之間施加的直流電壓值與流經該對電極的泄漏電流值之比，用兆歐表直接測得絕緣電阻值。

特點：絕緣電阻可以發現絕緣的整體性和貫通性受潮、貫通性的集中缺陷。對局部缺陷反映不靈敏。測量值與溫度有關，在同一溫度下進行比較（絕緣電阻隨著溫度升高降低）。

5.吸收比：在同一次試驗中，1min時的絕緣電阻值與15s時的絕緣電阻值之比（R60/R15）。

特點：可以比較好地判斷絕緣是否受潮，適用于電容量大的設備，不用進行溫度換算。

6.極化指數：在同一次試驗中，10min時的絕緣電阻值與1min時的絕緣電阻值之比。

特點：可以很好地判斷絕緣是否受潮，適用于電容量特大的設備，不用進行溫度換算。

7.泄露電流測試和直流耐壓測試:

測量絕緣體的直流泄漏電流與測量絕緣電阻的原理原理基本相同。不同的是直流泄漏試驗的電壓一般比兆歐表電壓高,并可以任意調節,因而比兆歐表發現缺陷的有效性高,能靈敏反映瓷質絕緣的裂紋、夾層絕緣的內部受潮及局部松散斷裂、絕緣油劣化、絕緣的沿面炭化等。

特點：1）試驗設備輕小。2）能同時測量泄漏電流。3）對絕緣絕緣損傷較小。4)對絕緣的考驗不如交流下接近實際。

8.介質損失角：介質損失是絕緣材料的一種特性，介質損失很大時，就會使介質的溫度升高而老化，甚至導致熱擊穿。所以介質損失（耗）的大小就反映了介質的優劣狀況。當電氣設備絕緣受潮、老化時，有功電流IR增大，tgδ也增大，通過測量tgδ可以反映出絕緣的整體性缺陷。

9.交流耐壓試驗：交流耐壓試驗是對電氣設備絕緣外加交流試驗電壓,試驗電壓比額定電壓高，并持續一定時間，一般為一分鐘。交流耐壓是一種最符合電氣設備的實際運行條件的試驗，是各項絕緣試驗中具有決定性意義的試驗。交流耐壓試驗是一種破壞性試驗，同時在加試驗電壓時會引起絕緣內部的累積效應。做試驗時形成的放電通道不會隨電壓的消失而消失，而直流耐壓試驗不存在累積效應。

注意事項：

（1）必須在的非破壞性試驗都合格后才能進行此項試驗，如果有缺陷在（受潮）應排除后進行。

（2）對大型設備做試驗要核算試驗設備容量。

（3）對注油電氣設備已經過充分靜止。

（4）對大型設備做試驗要注意設備溫度和環境溫度是否一致，不一致要分別作好記錄。試驗過程中發現下列現象，停止試驗，斷開電源：

①電壓表指針擺動很大。

②毫安表指示急劇增加。

③發覺絕緣燒焦或冒煙現象。

④被試設備發生不正常的響聲。

⑤表面放電、空氣擊穿等。

分析判斷：

（1）以不發生擊穿為合格。瓷質絕緣擊穿應當即破壞掉，或作永久性記號。

（2）耐壓試驗后的絕緣電阻降低值大于30%為絕緣不良。

（3）試驗結束，切斷電源，放電后立即用手觸摸絕緣如出現普遍或局部發熱認為絕緣不良。

（4）交流工頻耐壓通過，不能說明線圈的匝間和層間絕緣沒有問題，必要時補充其它試驗。

10.直流耐壓試驗：在直流電壓作用下，電纜絕緣中的電壓按絕緣電阻分布，當在電纜中有發展性局部缺陷時，大部分電壓將加在與缺陷串聯未損壞部分上，所以，從這種意義上來說直流耐壓比交流耐壓更容易發現局部缺陷。

11.泄漏電流的測試：與直流耐壓試驗同時進行。二者試驗及意義不相同，但使用的設備和試驗的接線完全相同，所以是可以同時進行的。直流耐壓試驗主要檢查的是機械損傷、氣泡、絕緣干枯、包纏缺陷等。直流耐壓試驗對于絕緣劣化、受潮等情況的檢查比較有效。

引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

DL/T596－1996 電力設備預防性試驗規程

GB 50150—1991 電氣裝置安裝工程電氣設備交接試驗標準

GB/T 311—1997 高壓輸變電設備緣配合

GB/T 507—1986 絕緣油介電強度測量法

GB 1094.1~.2—1996、GB 1094.3~.5電力變壓器

GB 2536—1990 變壓器油

GB 5583—1985 互感器局部放電測量

GB 5654—1985 液體絕緣材料工頻相對介電常數、介質損耗因數和體積電阻率的測量

GB 6450—1986 干式電力變壓器

GB/T 7595—2000 運行中變壓器油質量標準

GB/T 17623—1998 絕緣油中溶解氣體組分含量的氣相色譜測定法

GB 11022—1989 高壓開關設備和控制設備標準的共用技術條件

GB 11023—1989 高壓開關設備六氟化硫氣體密封試驗導則

GB 11032—2000 交流無間隙金屬氧化物避雷器

GB 12022—1989 工業六氟化硫

DL/T 423—1991 絕緣油中含氣量測量—真空壓差法

DL/T 429.9—1991 電力系統油質試驗方法絕緣油介電強度測量法

DL/T 450—1991 絕緣油中含氣量的測量方法（二氧化碳洗脫法）

DL/T 459—2000 電力系統直流電源柜訂貨技術條件

DL/T 492—1992發電機定子繞組環氧粉云母絕緣老化鑒定導則

DL/T 593—1996 高壓開關設備的共用訂貨技術導則

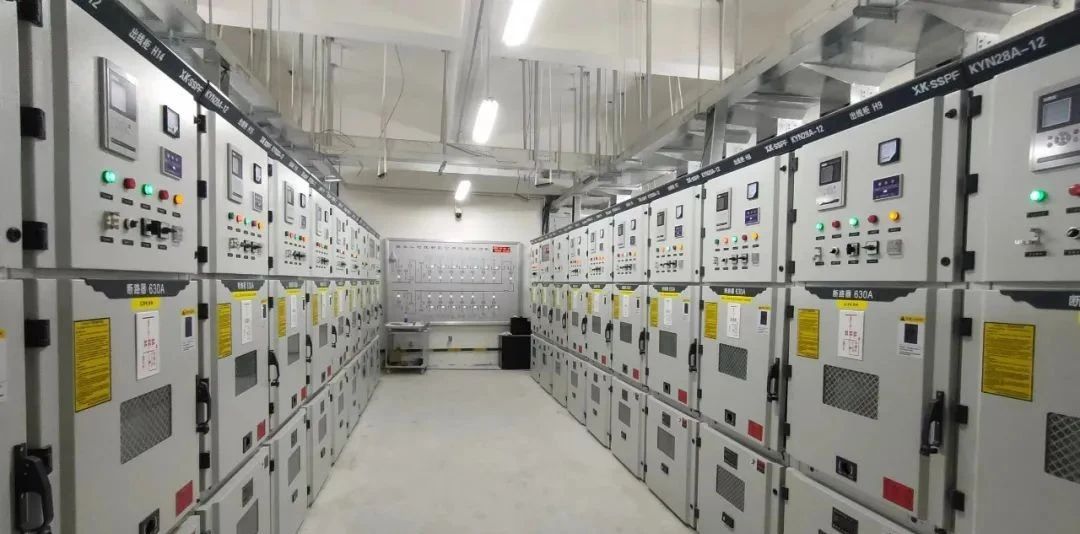

高壓設備常規試驗

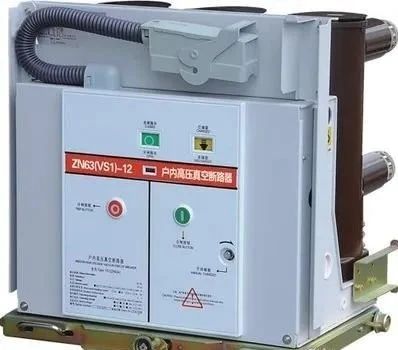

一.高壓真空斷路器

斷路器：電氣工程中不可缺少的電氣元件，是重要的一次設備，在正常的情況下切、合高壓電路，在故障的情況下開斷巨大的故障電流，斷路器又是關鍵的操作設備。在高壓配電系統的斷路器擔負著大面積的供電，它關系到電力供應是否正常的關鍵，也是經常出現問題和發生故障的器件之一。

主要有：油斷路器、真空斷路器和SF6氣體斷路器，主要介紹真空斷路器。

1.高壓真空斷路器的交接試驗項目

（1）絕緣電阻測試

（2）導電回路電阻測

（3）線圈直流電阻測量

（4）機械特性試驗

（5）工頻耐壓試驗

2.高壓真空斷路器的交接試驗內容

（1）絕緣電阻測試

試驗儀器：2500V兆歐表

試驗標準：測試前應將支持絕緣子擦干凈，使用2500V的兆歐表。

①要測量相與相之間的絕緣電阻，

②相與地之間的絕緣電阻。

試驗標準：①6～15KV不應少于1000MΩ；②22～220KV不小于3000 MΩ。

（2）導電回路電阻測量

試驗儀器：導電回路電阻測試儀

試驗標準：測量結果一般不大于50μΩ（一般不大于1.2倍出廠報告）。

（3）跳閘、合閘線圈直流電阻測量

試驗儀器：直流電阻測試儀

試驗標準：對照出廠報告

（4）機械特性試驗

試驗儀器：高壓開關機械特性測試儀

試驗方法：

1）合閘、分閘時間的測量

合閘、分閘時間與合、分閘的速度有關，與機械的結構、機械的摩擦力及機械勢能能量等有關。

試驗標準：對照出廠報告

2）合閘、分閘平均速度的測量

合閘平均速度0.6m/s左右為宜，分閘平均速度0.95～1.2m/s為宜。

試驗標準：對照出廠報告

3）合、分閘不同期性試驗

試驗標準：合、分閘不同期性不大于2ms。

4）合閘彈跳時間

試驗標準：合閘彈跳時間小于2ms。

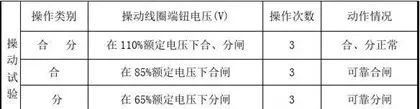

5）操作機構的動作電壓測試

（5）工頻耐壓試驗

試驗儀器：交流耐壓設備

1）試驗前，進行絕緣測試，交流耐壓試驗是在斷路器特性試驗完成后進行的，

2）斷路器要做兩次試驗，進行斷口間耐壓試驗（真空度耐壓試驗）和整體地耐壓試驗：

①斷口間試驗時，處于分閘位置，三相下斷口用導線封住，與地相連，上斷口加42KV工頻電壓，時間1分鐘；

②整體耐壓試驗，處于合閘位置，三相斷口用導線封住，加42KV工頻電壓，時間1分鐘。

試驗標準：1分鐘內，斷路器不應發生貫穿性放電，電流表指針穩定，試驗后，絕緣測試合格。

3. SF6斷路器試驗


4.隔離開關試驗

5.負荷開關試驗

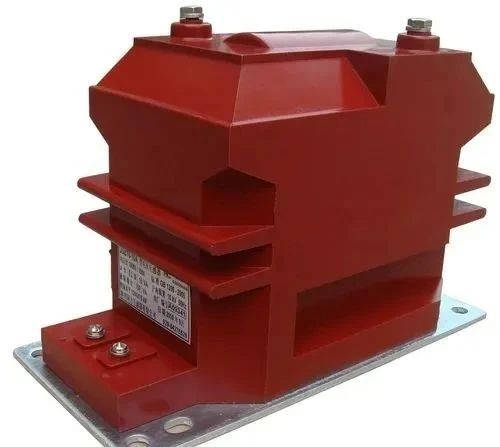

二.電壓互感器（PT）

電壓互感器：用電磁感應原理，將一次高電壓按一定的比例，變成二次低電壓，再按比例折算反映一次電源情況，是電力系統不可缺少的電氣設備。實際是降壓變壓。不論一次電壓多高，二次側一律為100V，它的試驗項目和方法類同于變壓器，較變壓器簡單。

作用：用于測量、計量、繼電保護。與電壓互感器配套使用100V交流電壓表。

1.電壓互感器的交接試驗項目

（1）電壓互感器線圈直流電阻測試

（2）電壓互感器變壓比測試

（3）電壓互感器接線組別試驗

（4）電壓互感器線圈絕緣電阻測試

（5）電壓互感器交流耐壓試驗

（6）電壓互感器勵磁特性試驗

2.電壓互感器的交接試驗內容

（1）電壓互感器線圈直流電阻測試；

試驗儀器：直流電阻測試儀

試驗標準：一次繞組直流電阻測量值，與換算到同一溫度下的出廠值比較，相差不宜大于10％。二次繞組直流電阻測量值，與換算到同一溫度下的出廠值比較，相差不宜大于15％。

（2）電壓互感器變壓比測試

試驗儀器：變比自動測試儀

試驗標準：必須符合設計要求。

（3）電壓互感器接線組別及極性試驗

試驗儀器：變比自動測試儀

試驗標準：必須與設計要求及銘牌上的標記和外殼上的符號相符。

（4）電壓互感器繞組絕緣電阻測試

試驗儀器：2500V兆歐表

測量一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻；測量時非被繞組、底座和外殼都應接地。

試驗標準：絕緣電阻不宜低于1000 MΩ

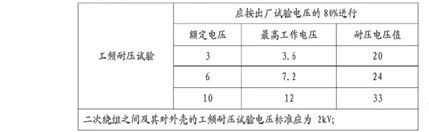

（5）電壓互感器交流耐壓試驗

試驗儀器：交流耐壓設備

試驗時被試繞組的引出線端頭均應短接，非被試繞組引出線端頭應短路接地。分級絕緣試驗電壓：進行倍頻感應耐壓試驗，試驗電壓為出廠試驗值的80%，對于三倍頻，試驗時間是40秒。③倍頻感應耐壓試驗前后，應各進行一次額定電壓時的空載電流及空載損耗測量，兩次數據比較不應有明顯差別。

全絕緣試驗電壓：

二次繞組試驗電壓2kV（可用2500V兆歐表1min代替）

合格標準：耐壓試驗期間，不應發生放電和擊穿現象。

（6）電壓互感器勵磁特性試驗

試驗儀器：交流耐壓操作箱及電壓表

試驗標準：對于額定電壓測量點（100%）勵磁電流不宜大于其出廠試驗報告和型試驗報告的測量值的30%，同批同型號、同規格電壓互感器此點的勵磁電流不宜相差30%。

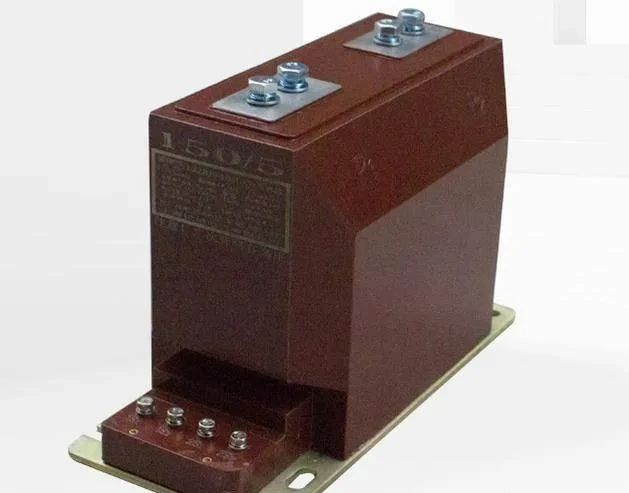

三.電流互感器（CT）

1.電流互感器交接試驗項目

（1）電流互感器線圈直流電阻測試；

（2）電流互感器變比測試

（3）電流互感器極性試驗

（4）電流互感器保護線圈伏安特性試驗

（5）電流互感器線圈絕緣電阻測試

（6）電流互感器交流耐壓試驗

2.電流互感器的交接試驗

（1）電流互感器線圈直流電阻測試

試驗儀器：直流電阻測試儀

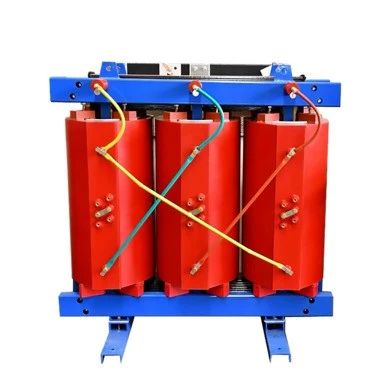

四、干式變壓器

干式變壓器交接試驗項目

1.直流電阻試驗

2.工頻耐壓試驗

3.變比試驗.

4.倍頻耐壓試驗(即常說的感應)

5.空載試驗

6.負載試驗

7.絕緣試驗

    對于3-10KV干式變壓器預防性試驗，1.高低壓側及線圈絕緣電阻測量（一般用2500-5000V搖表測量），2.繞組的直流電阻（必要時高壓線圈繞組每檔直流電阻都測試）（用直流干式倍電橋測量），3.交流耐壓試驗（用交流耐壓試驗設備）。必要時，還須做絕緣油擊穿試驗，變比試驗。

10kV干式變壓器的預防性試驗項目和標準如下：

絕緣電阻測量：與以前所測的絕緣電阻值折算至同一溫度下相比較，應不低于前一次所測得的電阻值的70%。

繞組的直流電阻的測試標準如下：

630kVA以下的干式變壓器，相間差別一般不大于干式平均值的4%；線間差別一般不大于式平均值的2%。絕緣油電氣強度試驗：運行中油的試驗標準為20kV。

交流耐壓試驗：10kV干式變壓器為30kV；低壓400V繞組4kV。泄漏電流一般不作規定，但與歷年數值進行比較不應有明顯的變化。
