（1）讀數直觀：本儀器采用指針式表頭可直接顯示電流、電壓的測試值，便于試驗觀察及記錄。
（2）測量準確：具有較高的測量精度，測試值準確。
（3）準確的保護功能：每路都有空氣開關作為保護。
（4）攜帶方便：體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。

輸入電源：三相四線AC380V
輸出電壓及電流：
1. 三相AC 100V輸出（固定值）
2. 三相AC 0～10A輸出（〈10A，可調值〉）
3. 單相24V、48V、110V、220V、直流固定電壓輸出   4. 交流操作電壓輸出  三相AC  0 ~ 380V，電流小于10A
5. 直流操作電壓輸出 DC  0 - 260V                6. 單相AC220V輸出（固定值，插座形式）            7. 三相AC380V輸出，（固定值，接線柱）            8.帶萬向輪，指針顯示，精度為0.5級
9.工作環境：0～40℃；環境濕度≤85％
10.外觀尺寸：810*760*1090

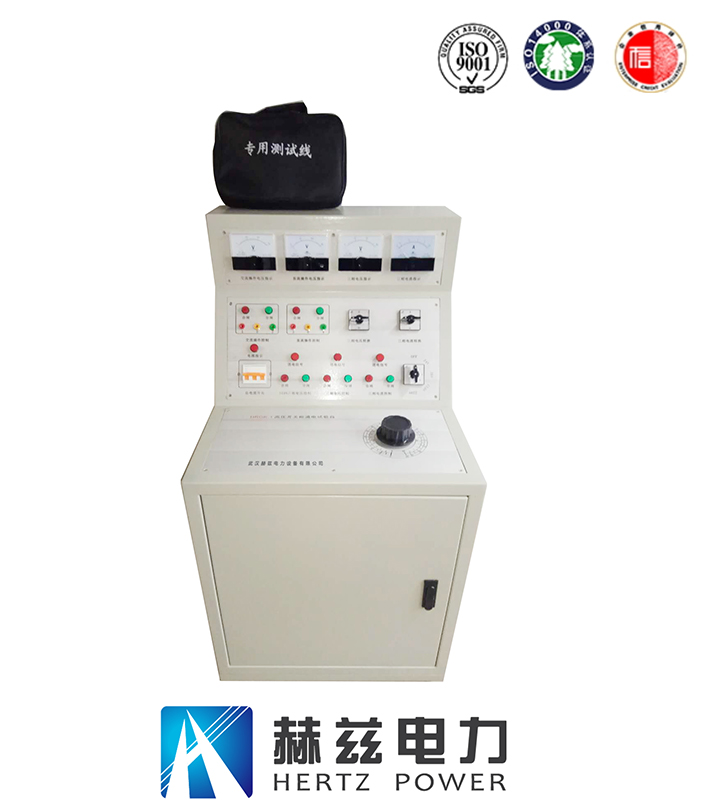

二、外形結構圖
注意：在接入電源時，應斷開電源總開關。輸入電源應為三相五線制，確保接地連接良好。
警告：在接線或拆線時，應斷開對應的輸出開關，任何時候不可帶電操作，以免危及人身安全或損壞設備。

電源開關順序
      在做通電試驗時，應注意合理的開關順序。通電時，應先合電源總開關，再合相應的主開關，然后再合對應的分開關。斷電時，開關順序與之相反。

AC 0~750V電壓輸出：
1) 用相應的測試線將被試品連接到背面對應的輸出端上，確保接線準確無誤，注意任何輸出端不得接地。
2) 合上前面板對應的主開關，背面接線端上方對應指示燈點亮。然后再合上三相輸出分開關。
3) 調節對應的高壓器并觀察電壓表指示，當輸出電壓達到要求時停止。
4) 試驗完畢，依次斷開輸出分開關、輸入主開關。電源總開關應視情況而定，以免影響其它試驗。

DC 0~260V電壓輸出：
1) 用相應的測試線將被試品連接到背面對應的輸出端上。輸出端有兩組，同時調節，分開控制，確保接線準確無誤，注意任何輸出端不要與大地相連。
2) 合上前面板對應的主開關，背面接線端上方對應指示燈亮，然后再合上對應的輸出分開關。
3) 調節對應的調壓器并觀察電壓、電流表指示，當輸出達到要求時停止。
4) 試驗完畢，依次斷開輸出分開關、輸入主開關。電源總開關應視情況而定，以免影響其它試驗。

AC 1A/5A電流輸出：
1) 用相應的測試線將被試品連接到背面對應的輸出端上，確保接線準確無誤，注意任何輸出端不得接地。
2) 調節電流轉換開關，將其撥到對應檔位上，左邊為1A，右邊為5A，中間0為開路狀態。
3) 合上前面板對應的主開關，背面接線端上方對應指示燈亮，然后再合上三相輸出分開關。
4) 試驗完畢，依次斷開輸出分開關、輸入主開關。電源總開關應視情況而定，以免影響其它試驗。

AC 380V、AC 220V固定輸出：
1) 用相應的測試線將被試品連接到背面對應的輸出端上。輸出端有兩組，同時調節，分開控制，確保接線準確無誤，注意任何輸出端不要與大地相連。
2) 合上前面板對應的主開關，背面接線端上方對應指示燈點亮。
       試驗完畢，依次斷開輸出分開關、輸入主開關。電源總開關應視情況而定，以免影響其它試驗。
