一、電氣開關柜試驗有哪幾種
電氣開關柜在出廠和投入使用前都需要經過試驗，確保使用安全，其試驗內容主要分為常規試驗和性能試驗兩種：
1、常規試驗
（1）型式試驗：對按照某一設計要求而制造的一個或多個器件或設備所進行的試驗，用以檢驗這一設計要求是否符合一定的規范。
（2）常規試驗：也叫出廠試驗，對每個器件或設備在制造中或完工后所進行的試驗，用以判明器件或設備是否符合某項標準。
（3）介質試驗：是檢驗介質電氣特性的各種試驗的總稱，包括：絕緣、靜電、耐壓等。
（4）抽樣試驗：對一批產品中隨機抽取的若干樣品進行試驗，也是用來判明樣品是否符合某項標準的。
（5）壽命試驗：確定產品在規定條件下可能達到的壽命的試驗，或者是為評價分析產品的壽命特征而進行的試驗，屬破壞性試驗。
（6）耐受試驗：在包括一定時間內為一定目的所采取的特定運行等規定條件下，對產品進行的試驗，如反復操作、短路、過電壓、振動、沖擊等，屬破壞性試驗。
（7）投運試驗：在現場對產品所進行的試驗，用以證明安裝是正確的，產品運行是正常的。
2、性能試驗
（1）絕緣試驗：使用串聯諧振試驗裝置、高壓耐壓裝置系統，測試開關柜的絕緣性能。
（2）主回路電阻測量和溫升試驗：使用回路電阻測試儀開關接觸電阻值、焊接點的電阻、銅牌的電阻值，檢測溫升性能。
（3）峰值耐受電流、短時耐受電流試驗：使用推薦高壓試驗變壓器、油浸式高壓試驗變壓器進行檢測。
（4）關合和開斷能力試驗機械試驗：使用開關特性試驗儀檢測。
（5）防護等級試驗：推薦大電流發生器又稱升流器，用來檢測開關的過流保護功能，斷路器動作特性是否保護特性是否合格；
（6）通電試驗：使用高低壓開關柜通電試驗臺（又稱多功能調試試驗臺），對所生產的高低壓開關柜進行出廠前的各項通電試驗。

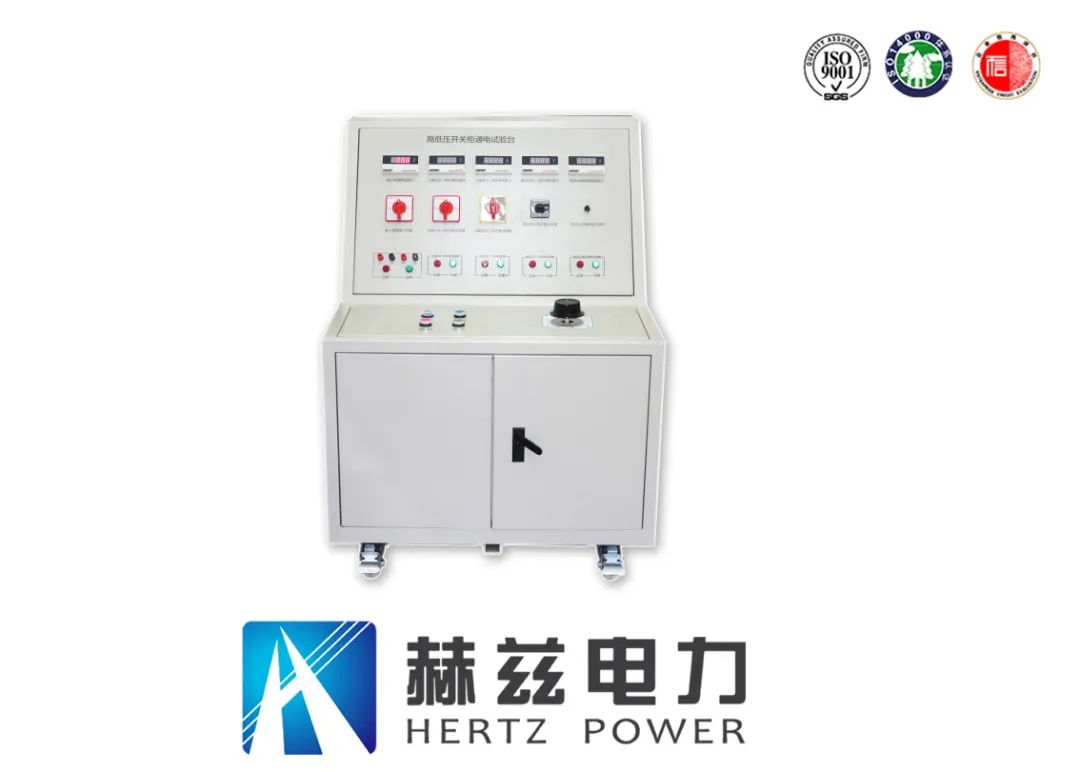

高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
特點及主要功能
（1）讀數直觀：本儀器采用指針式表頭可直接顯示電流、電壓的測試值，便于試驗觀察及記錄。
（2）測量準確：具有較高的測量精度，測試值準確。
（3）準確的保護功能：每路都有空氣開關作為保護。
（4）攜帶方便：體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
技術參數
輸入電源：三相四線AC380V
輸出電壓及電流：
1. 三相AC 100V輸出（固定值） 一組
2. 三相AC 0～10A輸出（〈10V，可調值〉） 一組
3. 三相AC 0～400V，220V，電流小于10A 一組
4. 直流操作電壓輸出 DC 0 ~ 260V 一組
5. 單相AC220V輸出（固定值，插座形式） 兩組
6. 三相AC380V輸出，（固定值，接線柱） 一組
7. 直流固定電壓24V、36V、110V、220V，每組1A 一組
8. 合閘控制接點，分閘控制接點 各一組
9. 直流合閘電源輸出 DC250V,100A（可調） 一組
10.帶萬向輪，數顯表顯示，數顯表精度為0.5級
11.工作環境： 0～40℃；環境溫度≤85％
12.外觀尺寸：810*760*1090
二、開關柜試驗注意事項有哪些
開關柜進行試驗時，一定要注意試驗的安全，尤其是高壓開關柜，在試驗過程中要注意：
1、試驗人員進行試驗前培訓，保證安全、可靠進行準確的試驗，并嚴格按照相關電氣設備預防性試驗作業指導書進行試驗。
2、在現場不完全停電的條件下試驗時，做好防感應電擊傷的措施，如戴絕緣手套、穿絕緣鞋、在停電設備上掛臨時接地線等。
3、試驗過程中要注意觀察試驗儀表，看是否有儀表大幅度波動，另外也要聽被測設備發出的聲音，如果有明顯的異常而耐壓臺并沒有跳閘，并不能說明一定合格，可能是開關柜內有異物存在，這時就需要根據需實際進行檢查。
4、試驗時，要注意控制誤差，比如進行溫升試驗時，要控制好周圍空氣流動速度，避免鄰近高壓開關柜發熱的影響等。
5、試驗設備外殼應良好接地。接地線應使用有足夠電氣強度和機械強度的裸銅軟線。在拆除電源線前，嚴禁斷開接地線。
6、開關柜試驗應采用互檢制度，即兩人做試驗，由一個人接線后，另一個人要進行檢查確認無誤。
