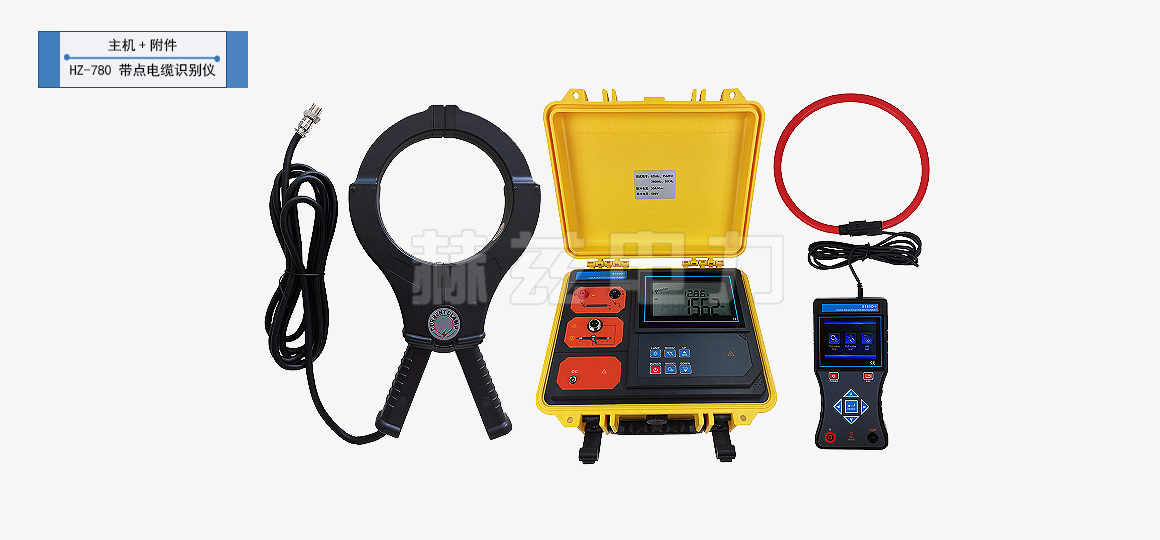

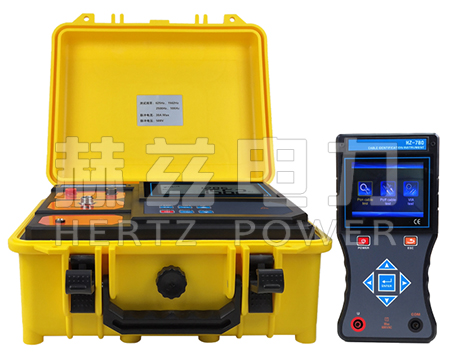

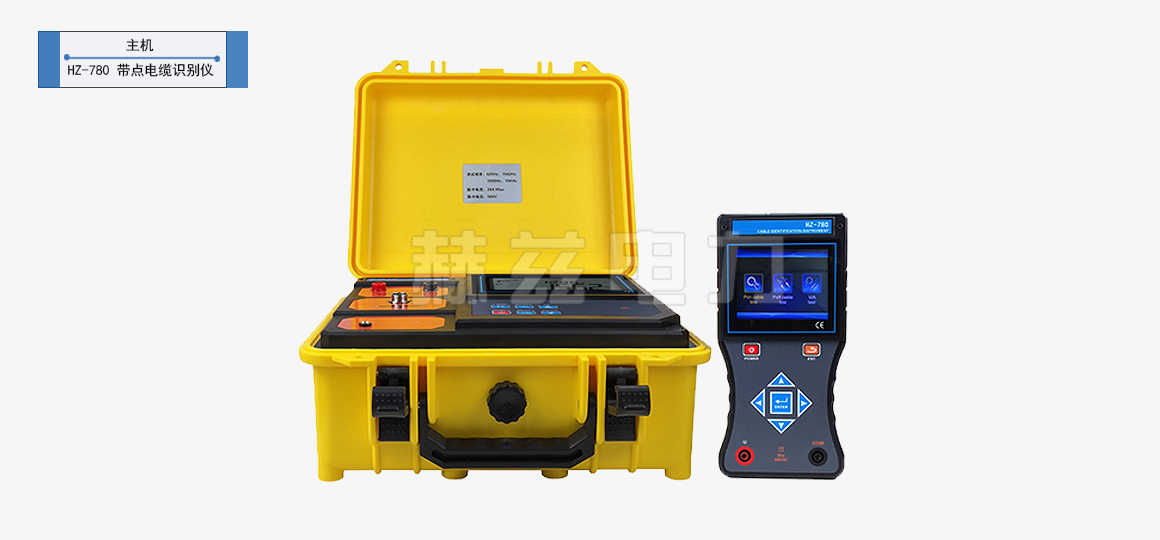

HZ-780 帶電電纜識別儀

執行標準：
產品別名：電纜識別儀、多功能電纜識別儀、智能電纜識別儀
產品圖集產品說明書產品視頻試驗規程檢定證書
產品特性：
發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
產品品牌：
24小時服務熱線：15342214292
售前咨詢：15342214292

產品用途
技術參數
產品附件
檢測報告
資料下載
相關推薦
售后保障

1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	/
環境濕渡	40%～60%	＜80%	/
被測電壓電流頻率	50Hz±1Hz	45Hz~70Hz	測試電壓電流時
接收機工作電壓	7.4V±0.5V	7.4V±1V	/
發射機工作電壓	11.1V±0.5V	11.1V±1.5V	/
外電場、磁場	應避免
被測電纜位置	被測電纜處于柔性電流鉗的近似幾何中心位置

2．發射機規格

功能	發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
輸出方式	帶電識別時卡鉗耦合；停電識別時直連輸出
發射頻率	625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓	500V（停電識別時）
脈沖電流	最大5A（取決于回路電阻的大小）
脈沖頻率	1次/秒
脈沖寬度	2ms
測試線長	3米，帶鱷魚夾，紅黑各1條
發射鉗尺寸	長寬厚320mm×180mm×35mm
發射鉗內徑	φ125mm
發射鉗線長	4m
接地針尺寸	長寬厚225mm×100mm×10mm
發射機尺寸	320mm×275mm×145mm
顯示模式	超大LCD實時顯示剩余電池電壓，具有背光燈
LCD尺寸	長寬128mm×75mm；顯示域124mm×67mm
外包裝尺寸	長寬高400mm×245mm×335mm
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
背光控制	有，白色背光燈
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
儀表質量	發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機）
電池電量	當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機
充電器	12.6V DC充電器
充電接口	圓形充電接口，DC標識
抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

3．接收機規格

功能	帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量
電源	充電電流源110V-240V; 內部電池7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
接收頻率	625Hz、1562Hz、2500Hz、10KHz（帶電識別時，按左右箭頭鍵調節接收頻率大小）
增益強度	1dB、10dB、20dB按左右箭頭鍵調節增益強度
額定電流	約300mA max
顯示模式	3.5寸真彩液晶屏顯示，彩色圖標指示
信號標定	可標定電纜數量：1～10條（帶電識別時）
	有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一
	具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定
方向識別	有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
識別成功	電纜識別成功綠色打鉤圖標指示（√）
非目標電纜	非目標電纜紅橙色打叉圖標指示（×）
接收機尺寸	長寬厚207mm×101mm×45mm
柔性電流鉗	長約630mm，線徑6 mm或12.5mm
線圈內徑	φ200mm（可以根據需要定制更大口徑）
引線長度	柔性電流鉗引線長度：2m
電壓測試線	長1m (紅黑各1條)
檢測范圍	停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定)
檢測范圍	帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定)
量程	交流電壓： 0.00V～600V(50Hz/60Hz)
	交流電流： 0.00A～5000A(50Hz/60Hz)
	電流頻率： 45Hz~70Hz
精度	交流電壓：±2%±3dgt
	交流電流：±2%±3dgt
	電流頻率：±2%±3dgt
識別信號	彩色信號幅度和數字顯示
檢測速率	約1次/秒
增益調節	測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處最佳
背光控制	開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電
充電器	9V DC充電器
充電接口	USB充電接口
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
接收機質量	電流鉗172g；接收機370g(帶電池)
耐壓	AC2000V/rms(外殼前后兩端之前)
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

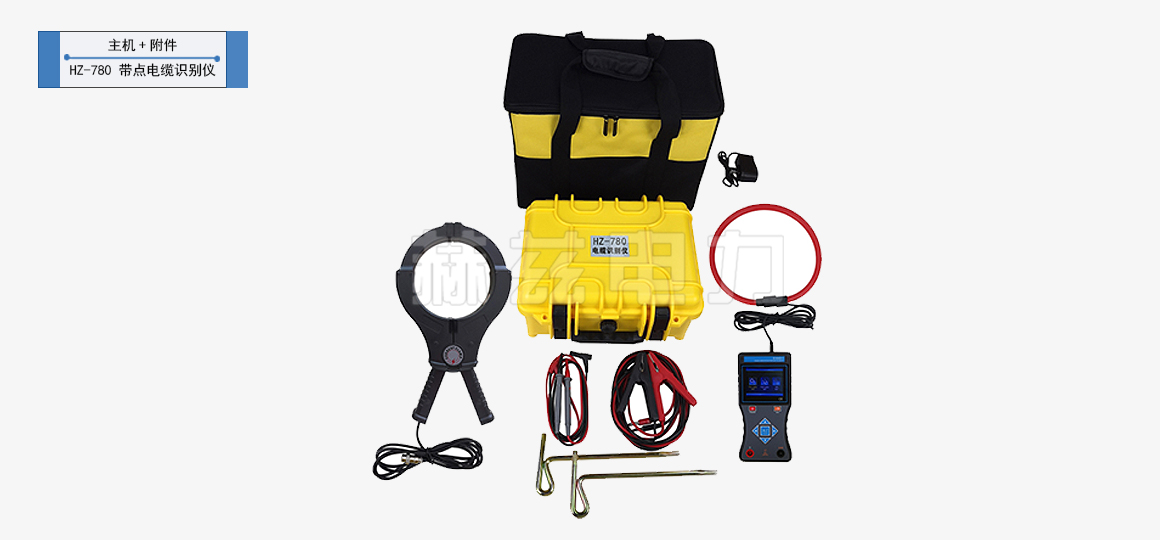

4.裝箱單

發射機	1臺
接收機	1臺
工具包	1個
發射電流鉗	1把
接收柔性電流鉗	1把
鱷魚夾測試線	2條（紅黑各1條）
表筆測試線	2條（紅黑各1條）
接地針	2根
9V USB充電器、充電線	1套（接收機用）
12.6V充電器	1個（發射機用）
7.4V鋰電池	1組(接收機內)
11.1V 鋰電池	1組(發射機內)
說明書、保修卡、合格證	1份
