變頻串聯諧振試驗裝置

【中文名稱】：變頻串聯諧振試驗裝置（工頻、變頻）

【英文名稱】：series resonance system

【試驗項目】：變頻串聯諧振試驗裝置滿足10kV、35kV、220kV及以上的電力電纜、電力變壓器、發電機組（水力發電機或火力發電機組）、電機、開關柜、GIS開關設備、母線、母排、CVT（電容式電壓互感器）等大容量高電壓電容性試品的交接和預防性試驗的高壓交流耐壓試驗。

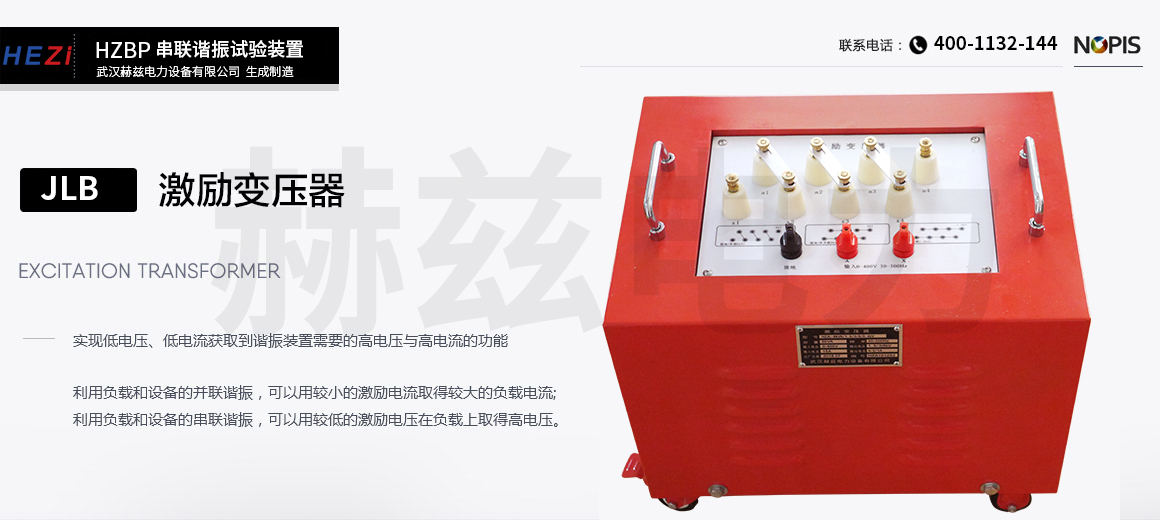

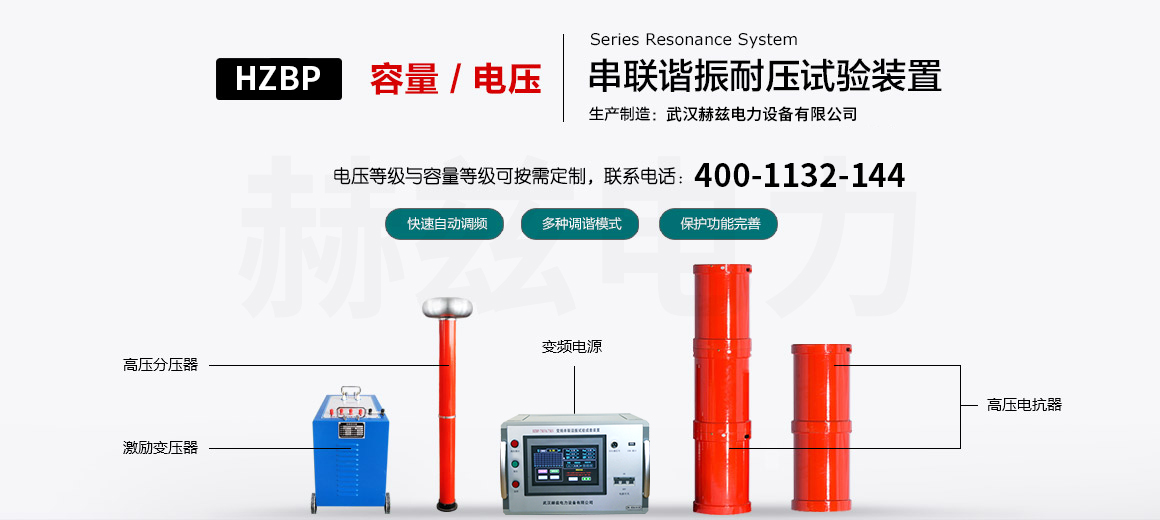

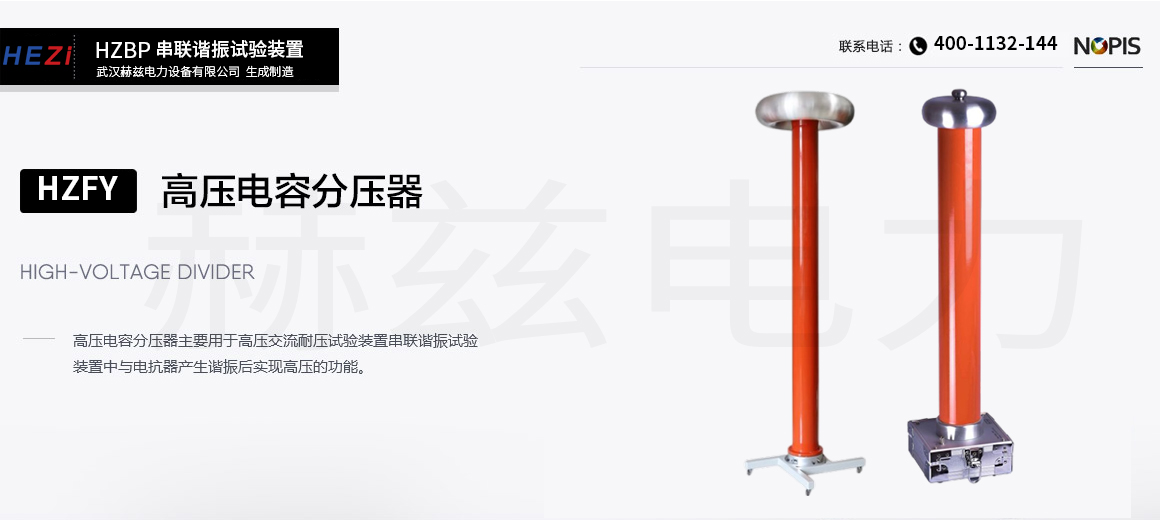

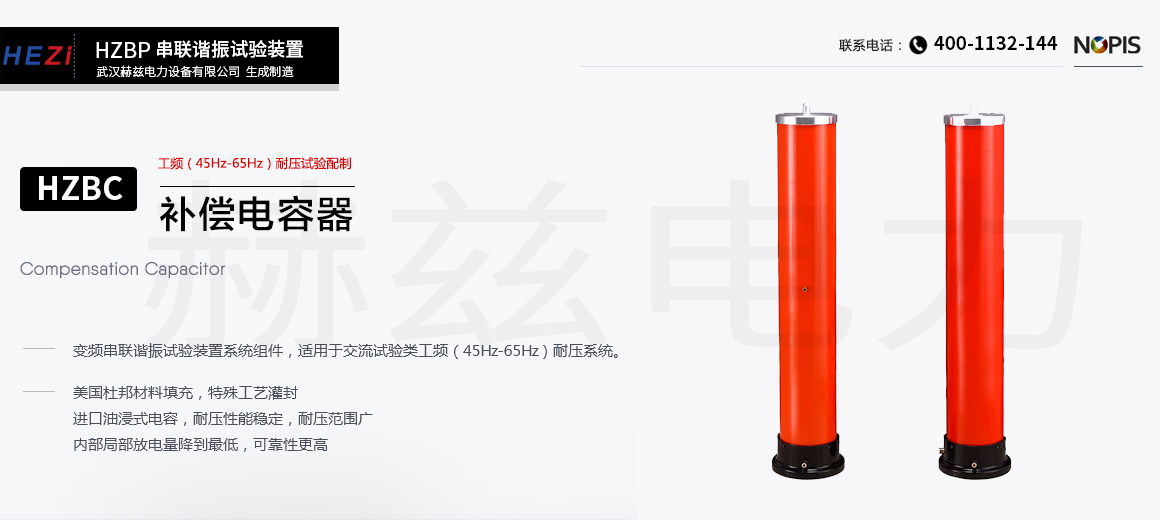

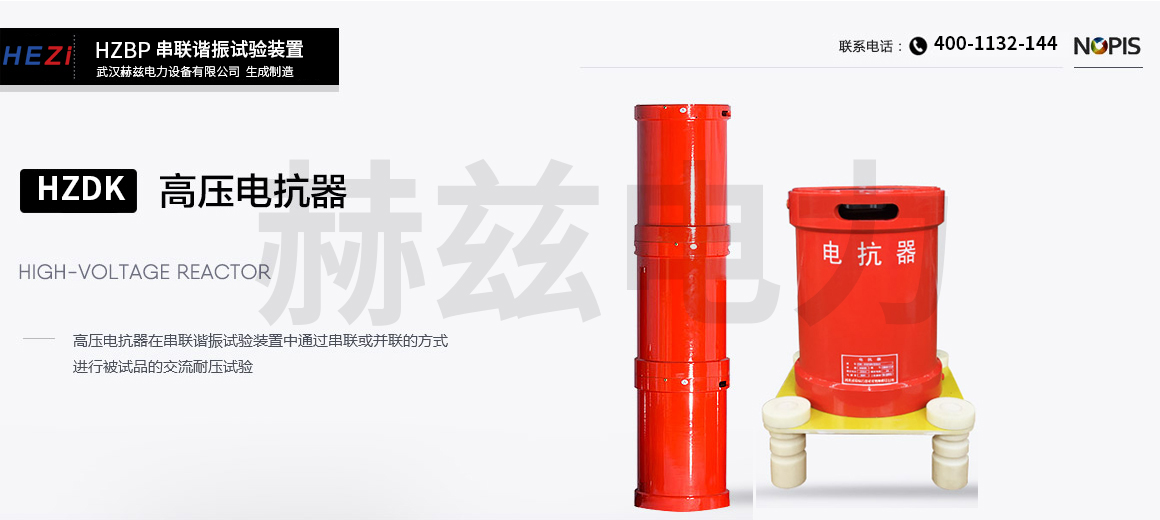

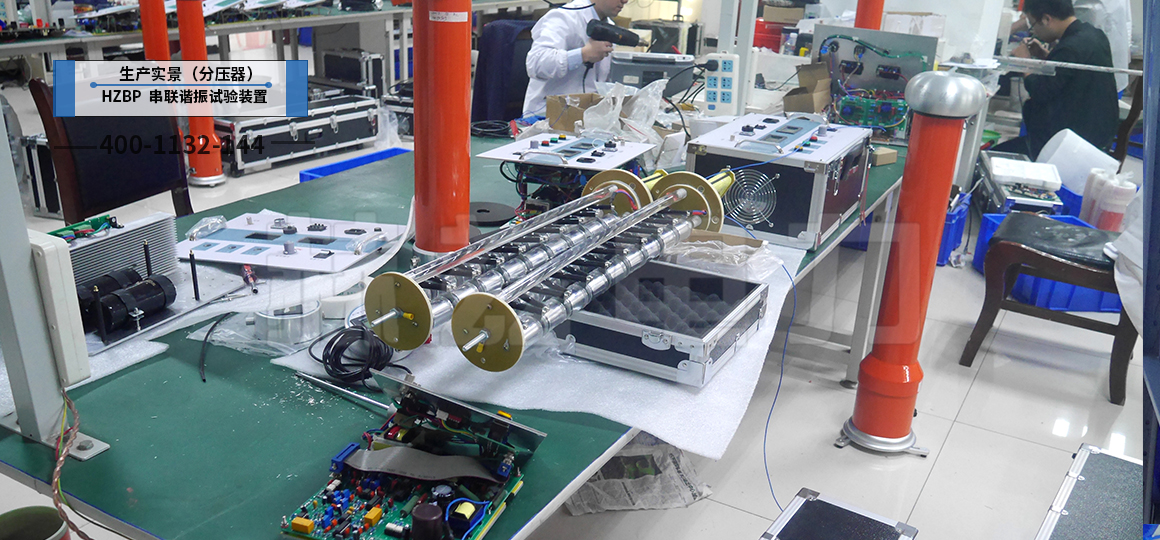

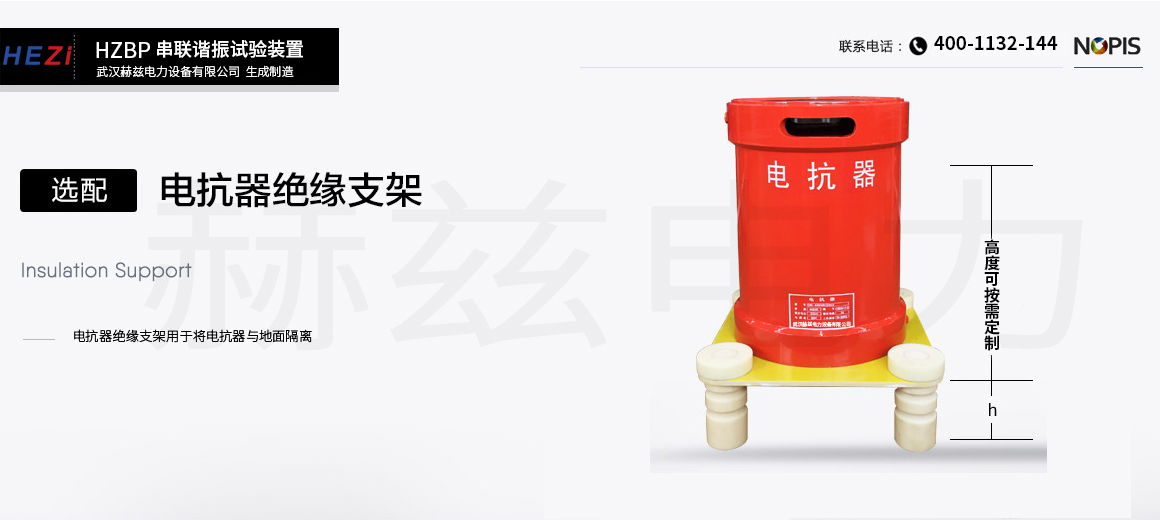

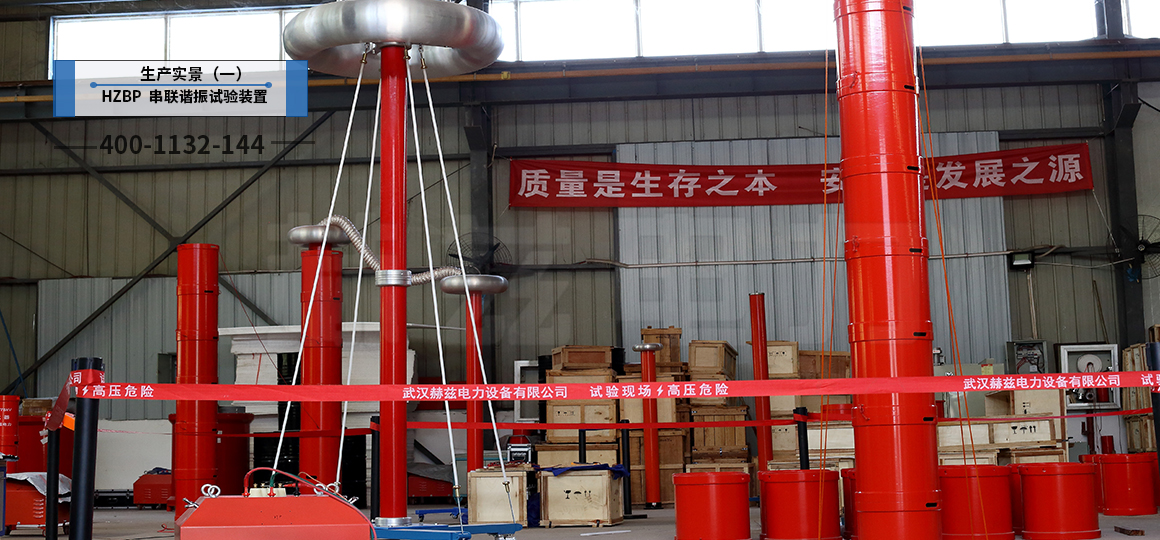

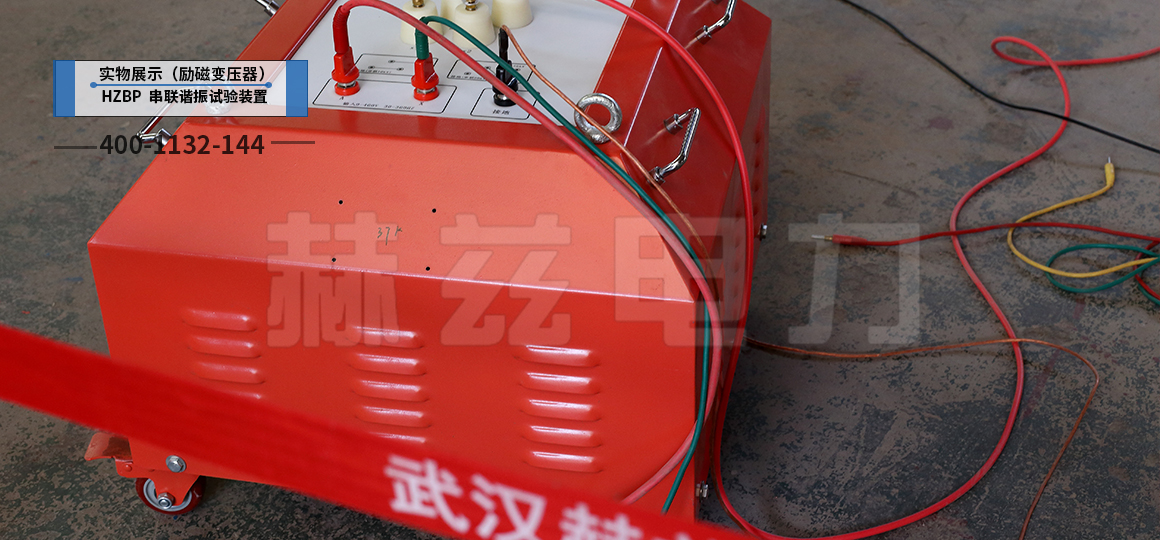

【系統組成】：變頻串聯諧振試驗裝置系統配制主要有變頻電源、高壓電抗器、高壓分壓器、激勵變壓器、補償電容器（工頻）。

【應用領域】：變頻串聯諧振試驗裝置廣泛應用于電力(供電單位、發電廠、變電站)、鐵路、冶金、石油、煤炭、化工等行業。

【產品別稱】：串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置

【功能優勢】：赫茲電力公司生產的變頻串聯諧振試驗裝置是在串聯諧振電路技術為基礎而研發的串聯諧振試驗裝置，變頻串聯諧振試驗裝置采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，所需電源功率小、設備重量及輕體積較小，在國內外深受好評和應用，串聯諧振試驗裝置是當前國內外高壓交流試驗的主要解決方案。

參考標準

DL/T 596-1996 《電力設備預防性試驗規程》 GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》 GB10229-88 《電抗器》 GB1094 《電力變壓器》 GB1094.1-GB1094.6-96 《外殼防護等級》 GB2900 《電工名詞術語》 GB/T16927.1~2-1997 《高電壓試驗技術》 DL/T474.4-2006 《現場絕緣試驗實施導則－交流耐壓試驗》 DL/T1015 《現場直流和交流耐壓試驗電壓測量系統的使用導則》

GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》 GB191-2000 《包裝儲運圖示標志》 JB/T9641-1999 《試驗變壓器》 IEC358(1990) 《耦合電容器和電容分壓器》 GB4793-1984 《電子測量儀器安全要求》 GB/T3859.2-1993 《半導體變流器應用導則》 GB/T2423.8-1995 《電工電子產品基本環境試驗規程》 DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》



串聯諧振試驗裝置參數 —— Parameters

以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：400-1132-144

電壓波形	正弦波，波形畸變率＜1.0%
輸出頻率	30～300Hz
工作制	滿功率輸出下，連續工作時間60min
品質因素	30～80
輸入工作電源	單相380/220V±10%，50Hz
環境溫度	－10℃～+50℃
相對濕度	＜95%，無凝露狀況
適用范圍	電纜變頻諧振裝置
	發電機交流耐壓裝置
	變電站電氣設備交流耐壓諧振裝置
	CVT檢驗用諧振升壓裝置



串聯諧振試驗裝置功能 —— Features

1、穩定性、可靠性高。串聯諧振試驗裝置采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力;

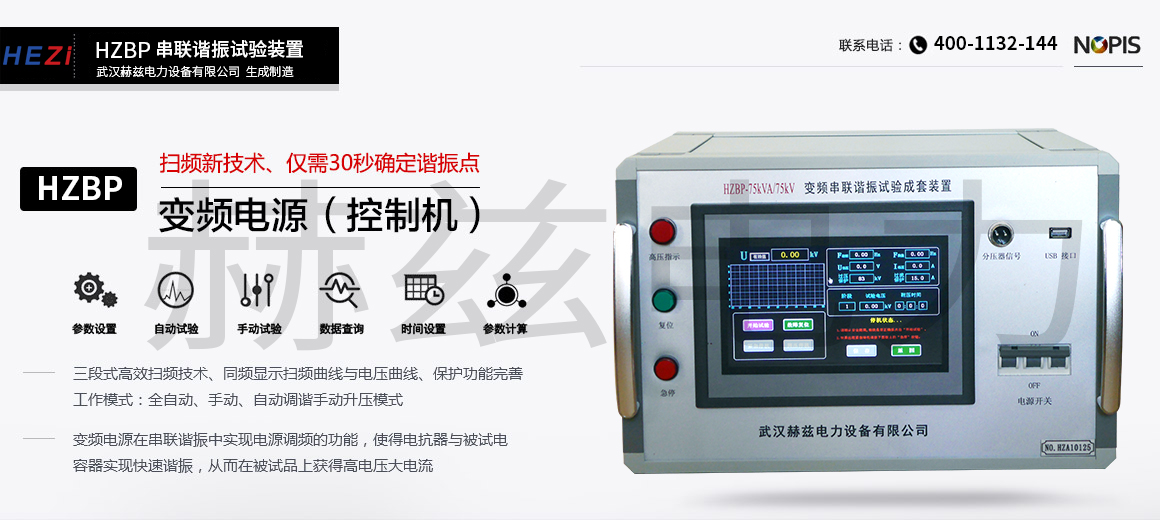

2、自動調諧功能強大。串聯諧振試驗裝置自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率;
3、支持多種試驗?zāi)Ｊ健Ｑb置支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ剑扑]使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高;

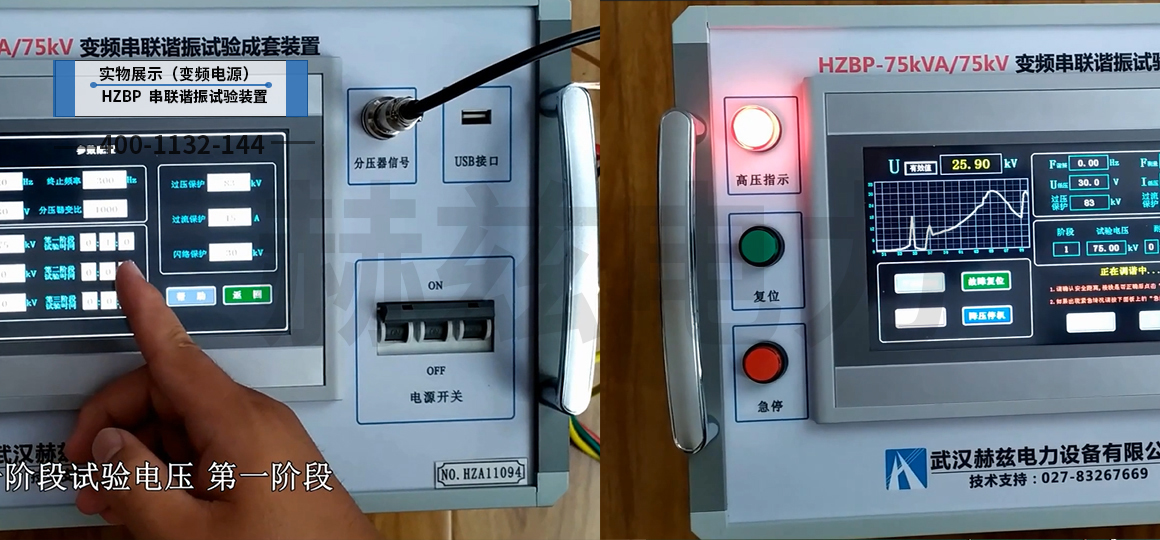

4、串聯諧振試驗裝置人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能;
5、保護功能完善。串聯諧振試驗裝置具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性
